電磁脈沖閥的工作原理

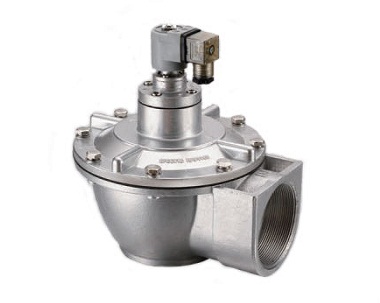

電磁脈沖閥由電磁先導頭、膜片和閥體組成，膜片后腔的面積大于前腔的面積，氣壓作用力大，使膜片處在關閉位置。
工作原理：
電控儀輸入電信號，使電磁先導頭吸合動柱，打開卸荷孔，膜片后腔的壓力氣體迅速排出，膜片前腔的壓力氣體將膜片抬起，打開脈沖閥通道進行噴吹。
電信號消失，電磁先導頭的彈簧使動柱立即復位封閉卸荷孔，膜片后腔氣體壓力和彈簧作用力使膜片關閉通道，閥停止噴吹。
膜片上的阻尼孔，當先導頭動柱抬起，氣體壓力卸荷時，起到阻尼氣流的作用，當卸荷封閉時，使壓力氣體迅速充滿到后腔，使膜片關閉通道，停止噴吹。
電磁脈沖閥是脈沖袋式除塵器清灰系統的噴吹氣路“開關”，由電控儀控制進行脈動“沖量”噴吹清灰。優質的電磁脈沖閥，才能確保袋式除塵器的正常運轉。
