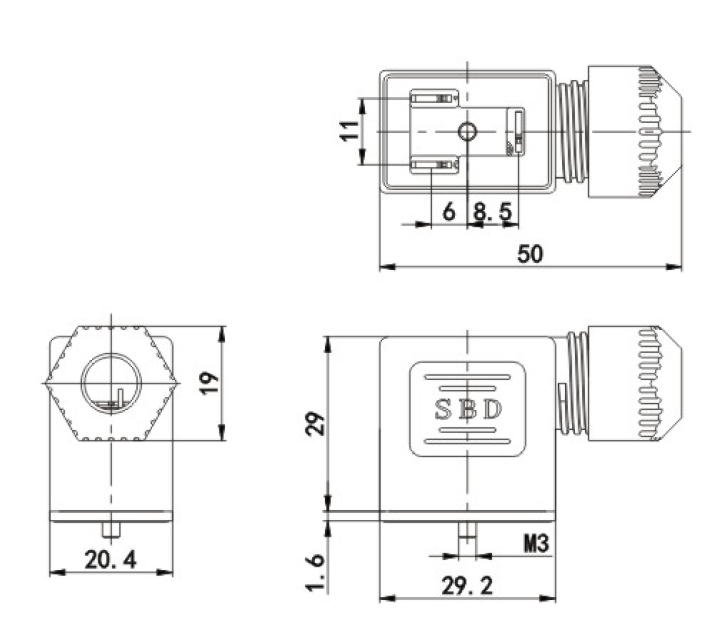

- 外形尺寸
- 技術參數
產品概述
接線盒又名連接器，廣泛應用于液壓、氣動、電器等行業中，作為電磁線圈等與外界控制部分的電氣連接。
本公司生產的接線盒接口形式有符合EN175301-803(以前是DIN43650)的43650A型和工業B型及工業C型，防護等級有IP65和IP67可供選擇。
塑料件采用優質工程塑料，具有良好的機械強度、耐腐蝕性和絕緣性能。
插片采用高導電、高回彈材料，接觸性能好、可靠性高。更有多種顏色，多種電路可供選擇。
如您有什么特殊的要求，請與我們聯系。
注意事頂
接線前請務必斷開電源，確保安全。
請根據電磁閥的額定電壓和電流選擇合適的接線盒。
直流接線盒接線時請注意區分正負極(1為正，2為負)，避免接錯。
| 插腳間距: | 11mm |
| 插腳形式: | 2+1GND |
| 防護等級: | IP67 (IEC60529正確安裝情況下) |
| 工作電壓: | AC250V max. DC300V max. |
| 額定電流: | 10A |
| 接觸電阻: | ≤5mΩ |
| 適用電纜外徑: | ?4mm~?8mm |
| 安裝螺釘: | M3X30 |
| 可選電路: | 無電路 |
| AC: | 1、2、4、5 |
| DC: | 2、3、5 |
