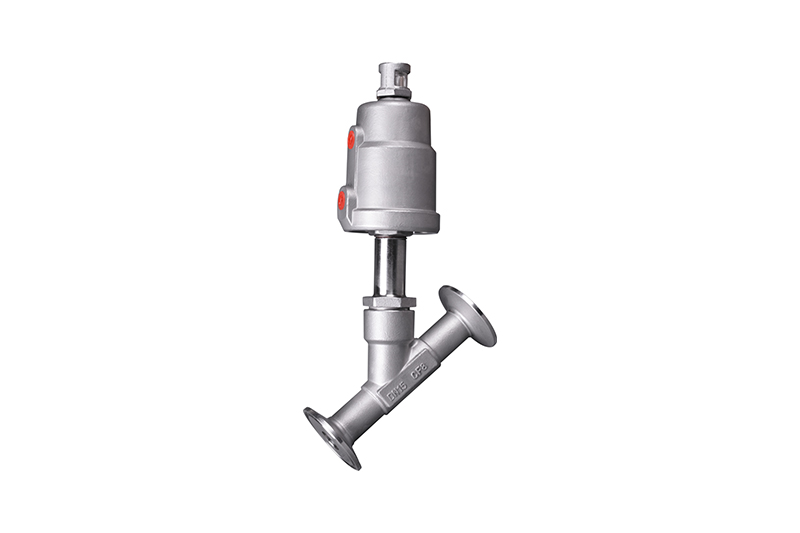

設計特點
○ 采用氣控，可在無電、易燃易爆等場合使用。
啟用氣壓低，可用低壓控制高壓。
○ 閥底、連接桿等零件采用不銹鋼材料，有優越的防銹能力。
采用鐵氟龍材質密封，應用場合廣，可用于高溫、腐蝕性液體。
○ 閥底采用斜角結構，內腔流線型設計，減小流產阻力，流量大，
○ 執行器配有可視位置指示窗，可觀察閥開啟大小。
○ 執行器部分可360°旋轉，安裝方便。

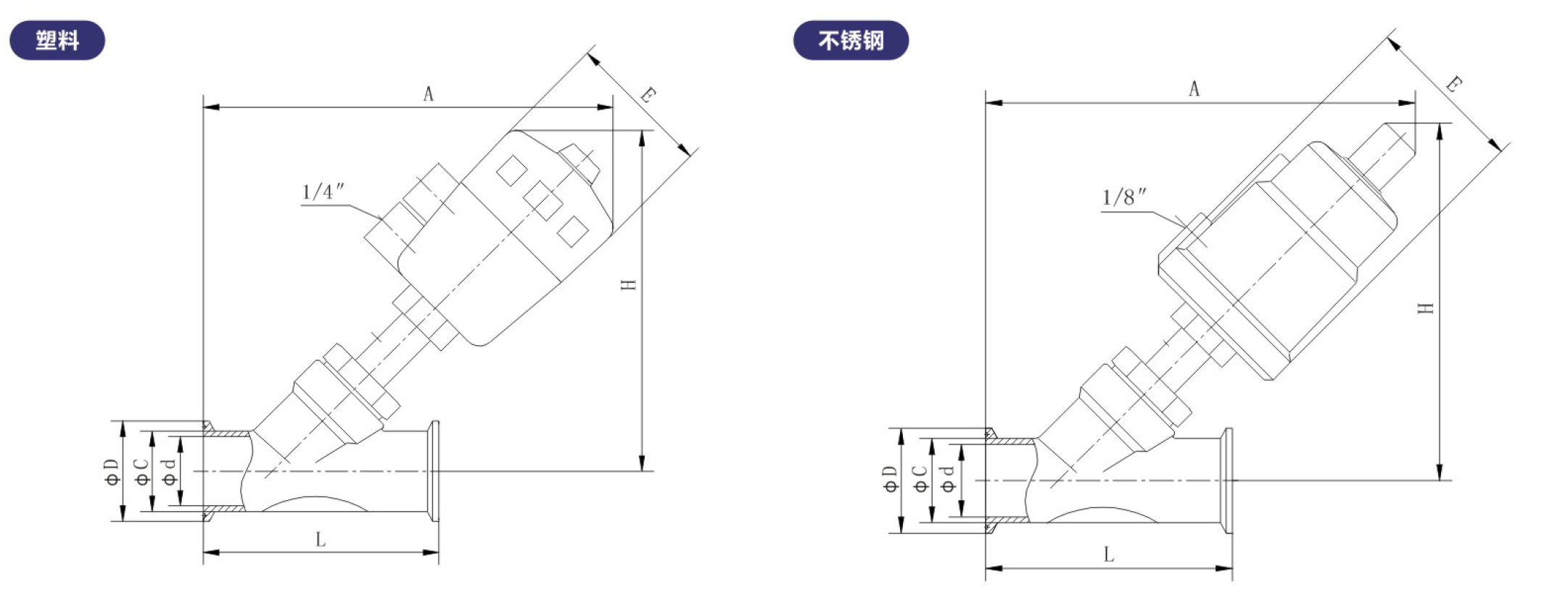

| 塑料 | |||||||||
| 型號 | 流量通徑DN(mm) | 執行器規格 | L | d | C | D | A | H | E |
| RJQ22-P50-15-8 | 15 | 50 | 120 | 15 | 21 | 50.5 | 180 | 137 | 64 |
| RJQ22-P50-20-8 | 20 | 50 | 140 | 20 | 25 | 50.5 | 185 | 145 | 64 |
| RJQ22-P63-25-8 | 25 | 63 | 160 | 25 | 33 | 50.5 | 220 | 183 | 80 |
| RJQ22-P63-32-8 | 32 | 63 | 175 | 35 | 40 | 50.5 | 240 | 210 | 80 |
| RJQ22-P63-40-8 | 40 | 63 | 190 | 38 | 44 | 50.5 | 250 | 260 | 80 |
| RJQ22-P80-50-8 | 50 | 80 | 210 | 48 | 56 | 64 | 320 | 300 | 100 |
| RJQ22-P80-63-8 | 63 | 80 | 210 | 58 | 64 | 77.5 | 330 | 340 | 100 |
| RJQ22-P80-65-8 | 65 | 80 | 245 | 68 | 77 | 91 | 380 | 375 | 100 |
| 不銹鋼 | |||||||||
| 型號 | 流量通徑DN(mm) | 執行器規格 | L | d | C | D | A | H | E |
| RJQ22-S50-15-8 | 15 | 50 | 120 | 15 | 21 | 50.5 | 160 | 120 | 62 |
| RJQ22-S50-20-8 | 20 | 50 | 140 | 20 | 25 | 50.5 | 165 | 130 | 62 |
| RJQ22-S63-25-8 | 25 | 63 | 160 | 25 | 33 | 50.5 | 185 | 160 | 62 |
| RJQ22-S63-32-8 | 32 | 63 | 175 | 35 | 40 | 50.5 | 220 | 195 | 76 |
| RJQ22-S63-40-8 | 40 | 63 | 190 | 38 | 44 | 50.5 | 230 | 245 | 76 |
| RJQ22-S80-50-8 | 50 | 80 | 210 | 48 | 56 | 64 | 280 | 285 | 76 |
| RJQ22-P80-63-8 | 63 | 80 | 210 | 58 | 64 | 77.5 | 320 | 350 | 96 |
| RJQ22-s80-65-8 | 65 | 80 | 245 | 68 | 77 | 91 | 360 | 370 | 96 |
| 產品型號 | RJQ22-8 |
| 介質溫度 | -20°C~+180°C |
| 環境溫度 | -20°C~+60°C |
| 公稱壓力 | 1.6MPa |
| 控制氣體 | 中性氣體，空氣 |
| 氣源壓力 | 0.3~0.8MPa |
| 規格 | DN15 - DN100 |
| 閥體材質 | CF8 CF8M |
| 閥座材質 | PTFE |
| 閥桿材質 | 304 |
| 密封圈材質 | NBR |
| 執行器材質 | 鋁、不銹鋼、塑料 |
