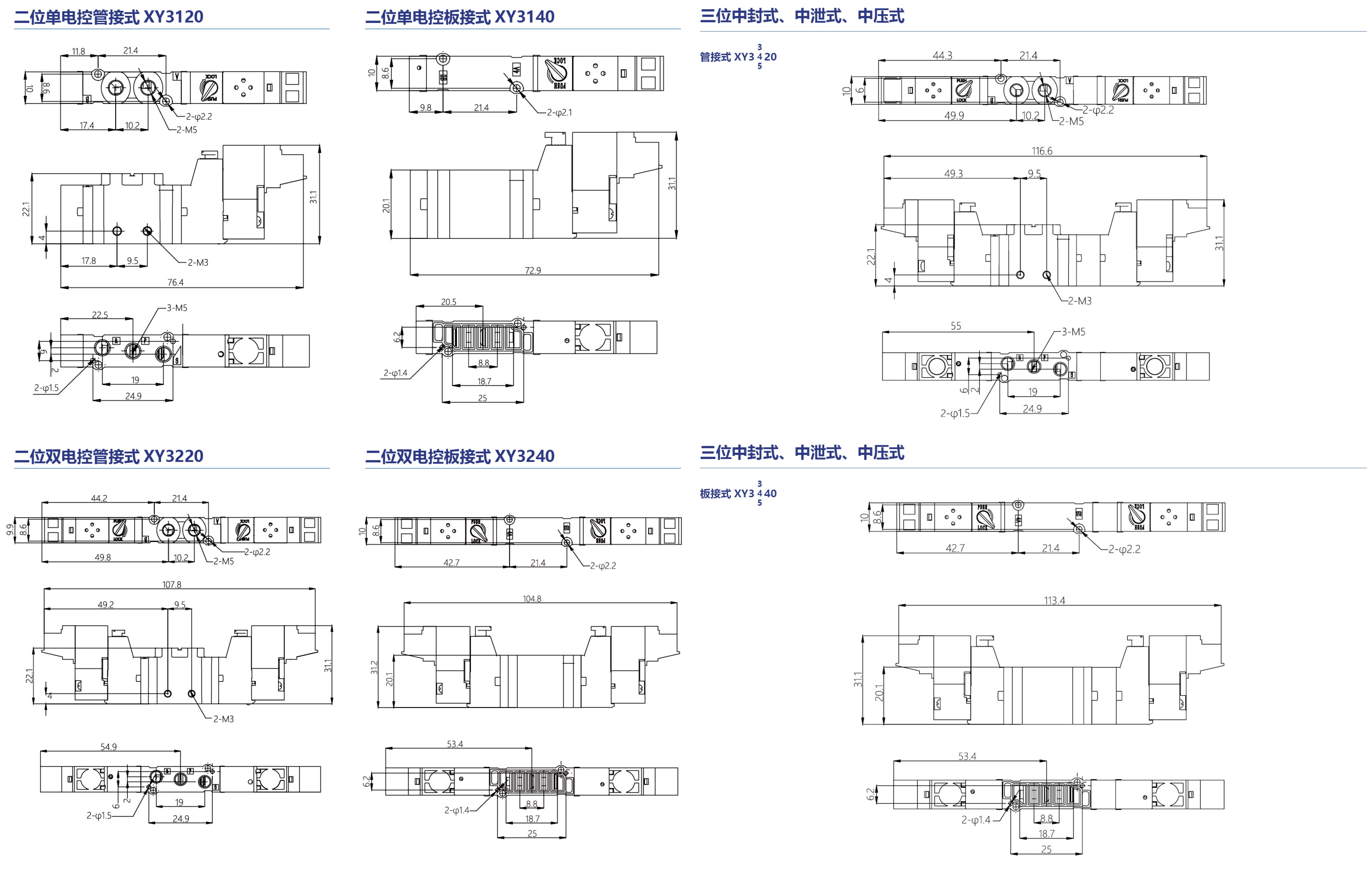

- 外形尺寸
- 技術參數
● 先導式結構，復位可靠
● 節能高頻，功率僅1W
● 節省空間，可集成安裝
● 高速穩定的響應性
| 產品系列 | XY系列二位五通電磁換向閥 | |||
| 產品型號 | XY3000 / XY5000 / XY7000 | |||
| 產品規格 | 3000系列 | 5000系列 | 7000系列 | |
| 使用壓力范圍MPa | 二位五通 | 0.15-0.7 | ||
| 三位五通 | 0.2-0.7 | |||
| 使用介質 | 經 40μm 濾芯過濾過的壓縮空氣 | |||
| 環境溫度及介質溫度℃ | -5~50（但未凍結） | |||
| 接管口徑 | 進氣口=工作口=排氣口=M5 | 進氣口=工作口=排氣口=1/8 | 進氣口=工作口=1/4 | |
| 排氣口=1/8 | ||||
| 控制方式 | 內部先導式 | |||
| 先導排氣方式 | 外部集中排氣 | |||
| 最大動作頻率HZ | 二位單電控 | 10 | 5 | 5 |
| 二位雙電控 | 10 | 5 | 5 | |
| 三位雙電控 | 3 | 3 | 3 | |
| 手動操作方式 | 手動壓下回轉鎖定式 | |||

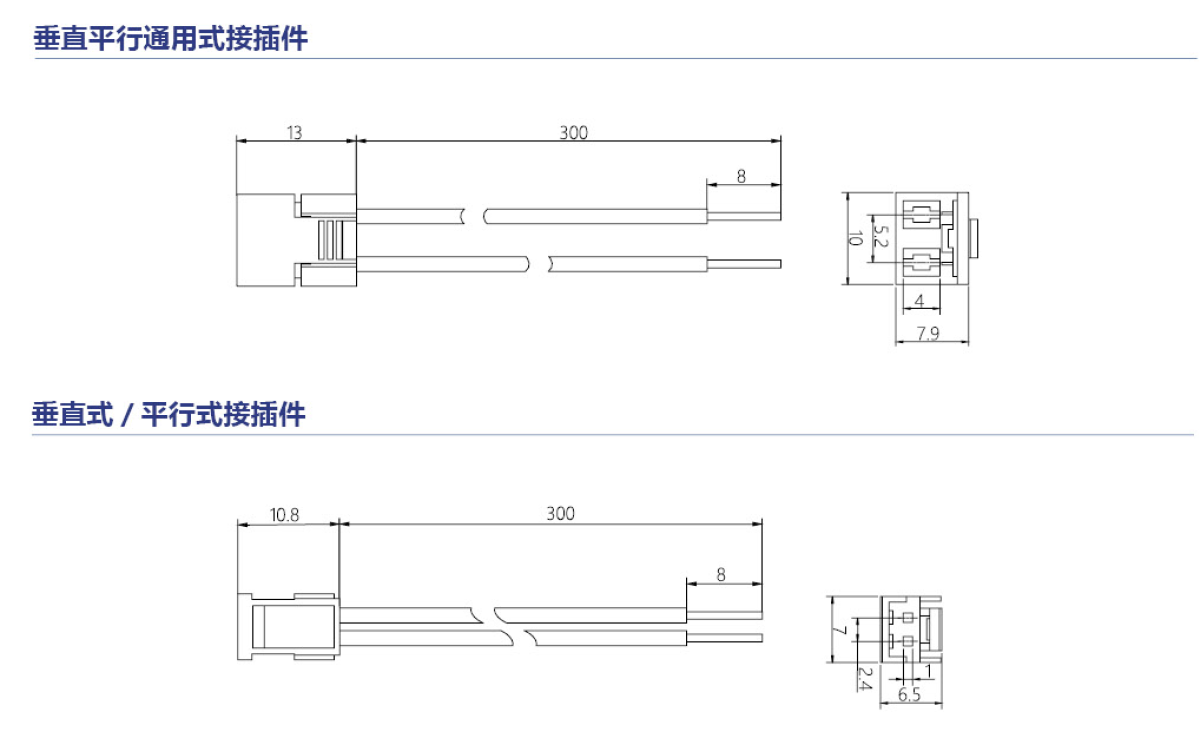

| 出線方式 | 垂直式 / 平行式 / 引線式 / 垂直平行通用式 | |||
| 線圈額定電壓 V | DC12 / 24 | |||
| 允許電壓波動 | 額定電壓 ±10% | |||
| 消耗功率W | 標準 | 1 | ||
| 帶節電回路 | 啟動功率 1.8 / 維持功率 0.5 | |||
| 過電保護回路 | 可選 | |||
| 指示燈 | 有，采用 LED | |||
| 絕緣等級 | F | |||
