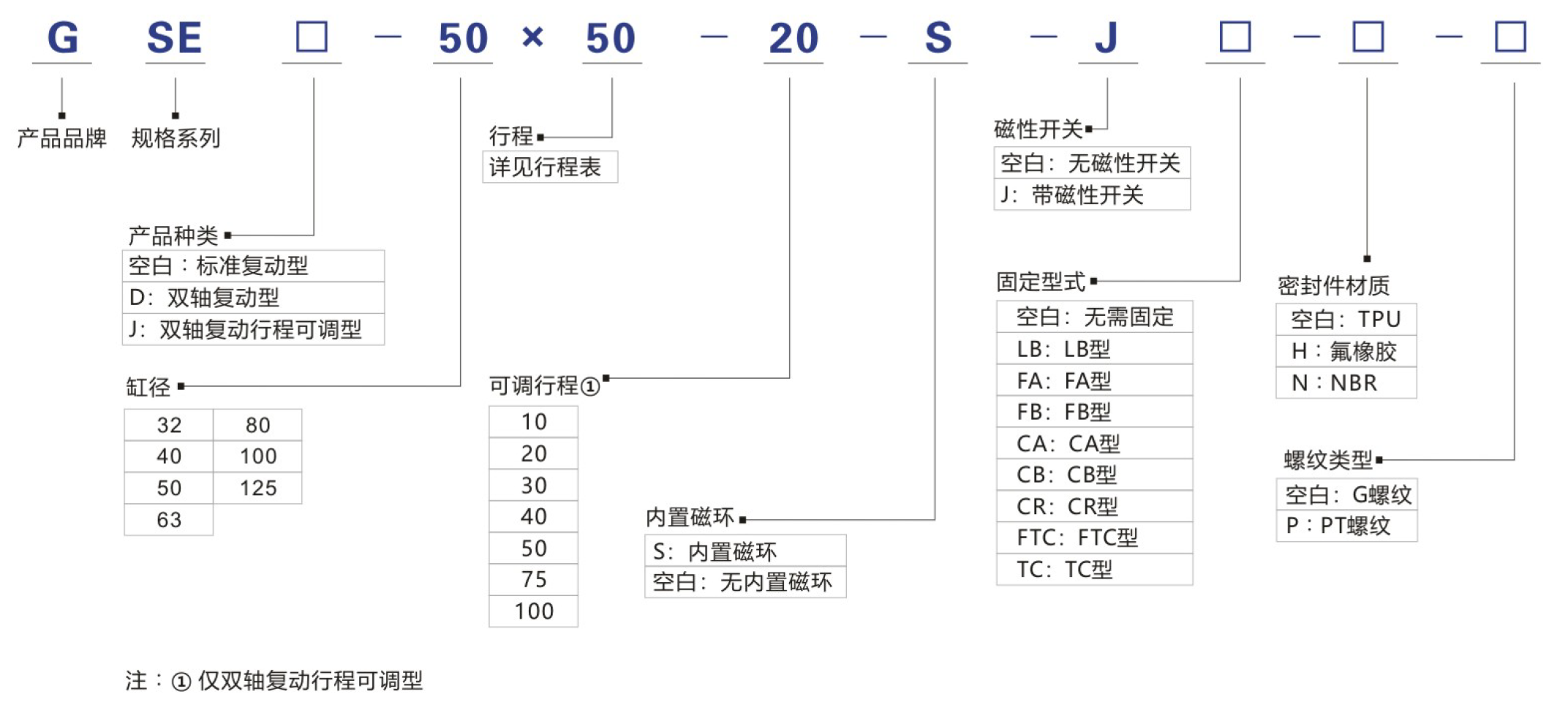

- 訂購碼

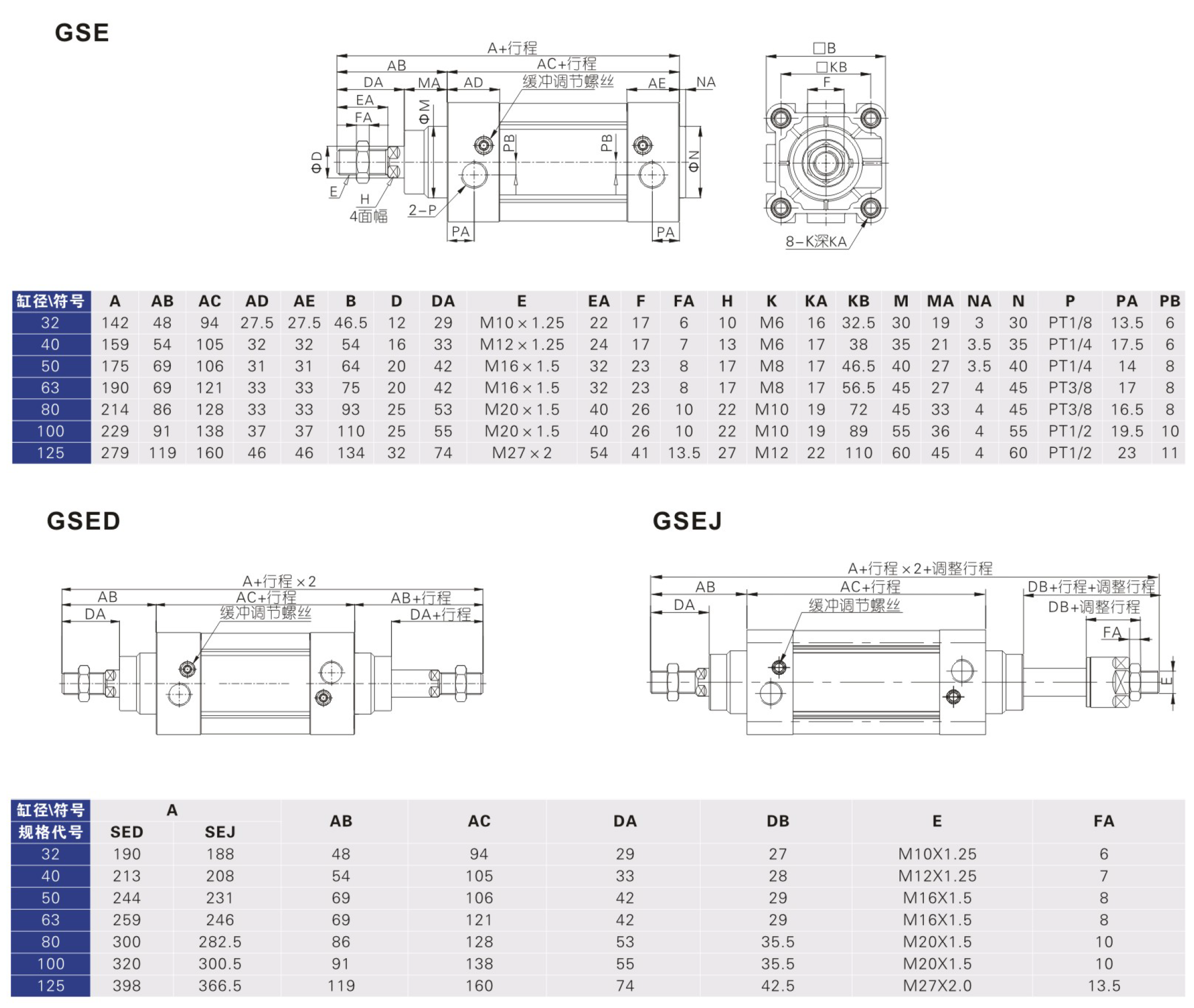

- 外形尺寸
- 技術參數
- 其它說明
符號
產品特性
1. 氣缸符合ISO15552、VDMA24562標準氣缸；
2. 活塞桿密封采用異型雙向密封結構，尺寸緊湊，有儲油功能；
3. 方形鋁管，無拉桿，防腐性能好；
4. 氣缸緩沖調節平穩；
5. 多種規格的氣缸及氣缸安裝附件可供客戶選擇使用。
| 內徑 | 32mm | 40mm | 50mm | 63mm | 80mm | 100mm | 125mm | |
| 動作型式 | 復動型 | |||||||
| 工作介質 | 空氣（經40μm以上濾網過濾） | |||||||
| 固定型式 | GSI | 基本型、FA型、FB型、CA型、CB型、CR型、LB型、TC型、FTC型、TCM1型、TCM2型 | ||||||
| GSID GSIJ | 基本型、FA型、LB型、TC型、FTC型、TCM1型、TCM2型 | |||||||
| 使用壓力范圍 | 0.15~1.0MPa（22~145psi）（1.5~10.0bar） | |||||||
| 保證耐壓力 | 1.5MPa（215psi）（15bar） | |||||||
| 工作溫度 | -20~+70°C | |||||||
| 使用速度范圍 | 30-800mm/s | 30-500mm/s | ||||||
| 行程公差范圍 | 0~250+1.00? ?251~1000+1.50? ?1001~1500+2.00 | |||||||
| 緩沖型式 | 可調緩沖 | |||||||
| 緩沖行程 | 27mm | 30mm | 36mm | 40mm | ||||
| 接管口徑 | PT1/8 | PT1/4 | PT3/8 | PT1/2 | ||||
