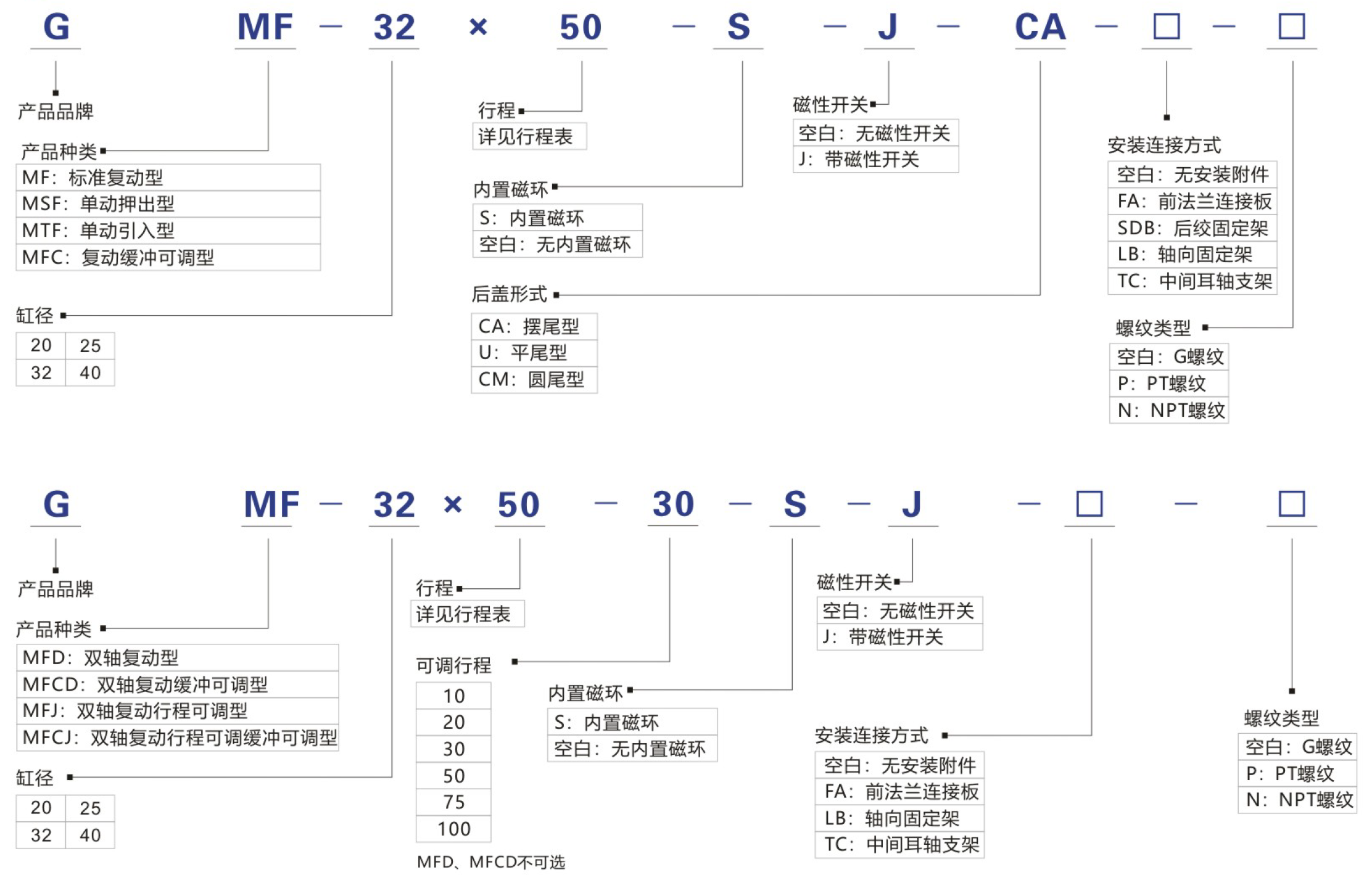

- 訂購碼

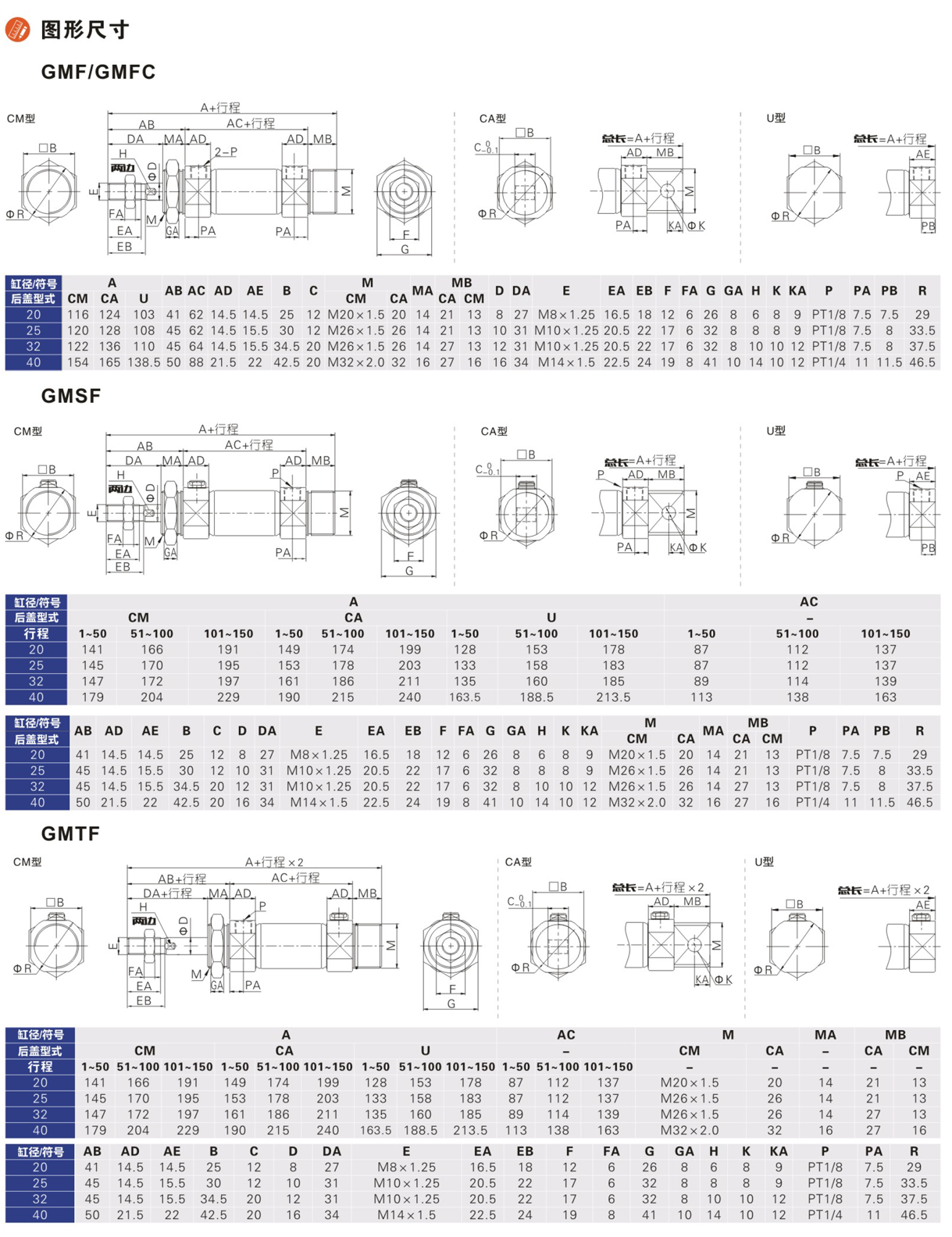

- 外形尺寸
- 技術參數
- 其它說明

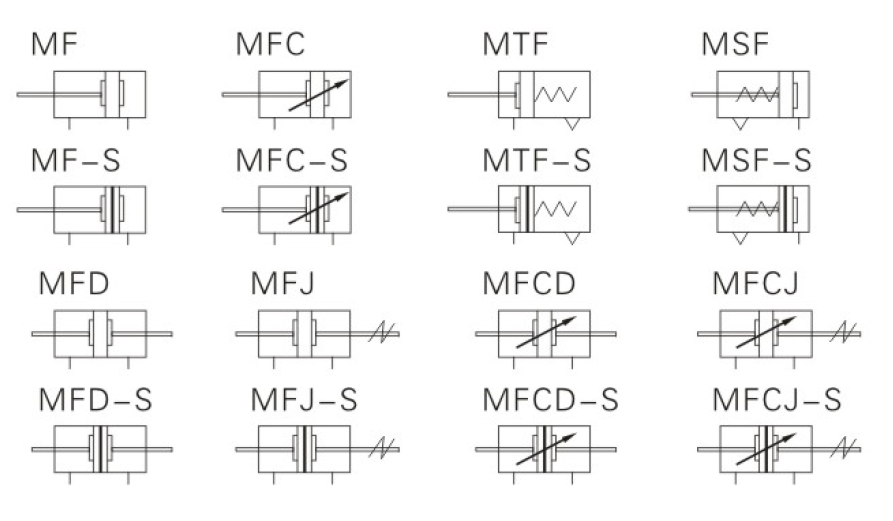

符號
產品特性
1、執行JIS標準；
2、活塞密封采用異型雙向密封結構，尺寸緊湊，有儲油功能；
3、前后蓋帶固定式撞墊，可減少氣缸的換向沖擊；。
4、多種后蓋形式，使氣缸安裝更方便；
5、前后蓋與不銹鋼缸體采用鉚合輥包結構，連接可靠；
6、缸體采用高精度不銹鋼管，強度高，抗腐蝕；
7、同缸徑同行程氣缸，MF系列氣缸比ISO6432標準氣缸長度小；
8、多種規格的氣缸安裝附近可供客戶選擇使用。
| 內徑（mm） | 20 | 25 | 32 | 40 | |||||
| 動作型式 | 復動型、復動緩沖型、單動押出型、單動引入型 | ||||||||
| 工作介質 | 空氣（經40μm以上濾網過濾） | ||||||||
| 使用壓力范圍 | 復動型 | 0.15~1.0MPa（22~145psi）（1.5~10.0bar） | |||||||
| 單動型 | 0.2~1.0MPa（28~145psi）（2.0~10.0bar） | ||||||||
| 保證耐壓力 | 1.5MPa（215psi）（15bar） | ||||||||
| 工作溫度℃ | -20~70 | ||||||||
| 使用速度范圍 | 復動型：30~800mm/s? 單動型：50~800mm/s | ||||||||
| 行程公差范圍 | 0~150+1.00?> 150+1.50 | ||||||||
| 緩沖型式 | MFC、MFCD、MFCJ系列：可調緩沖? ? ?其他系列：防撞墊 | ||||||||
| 接管口徑 | PT1/8 | PT1/4 | |||||||
