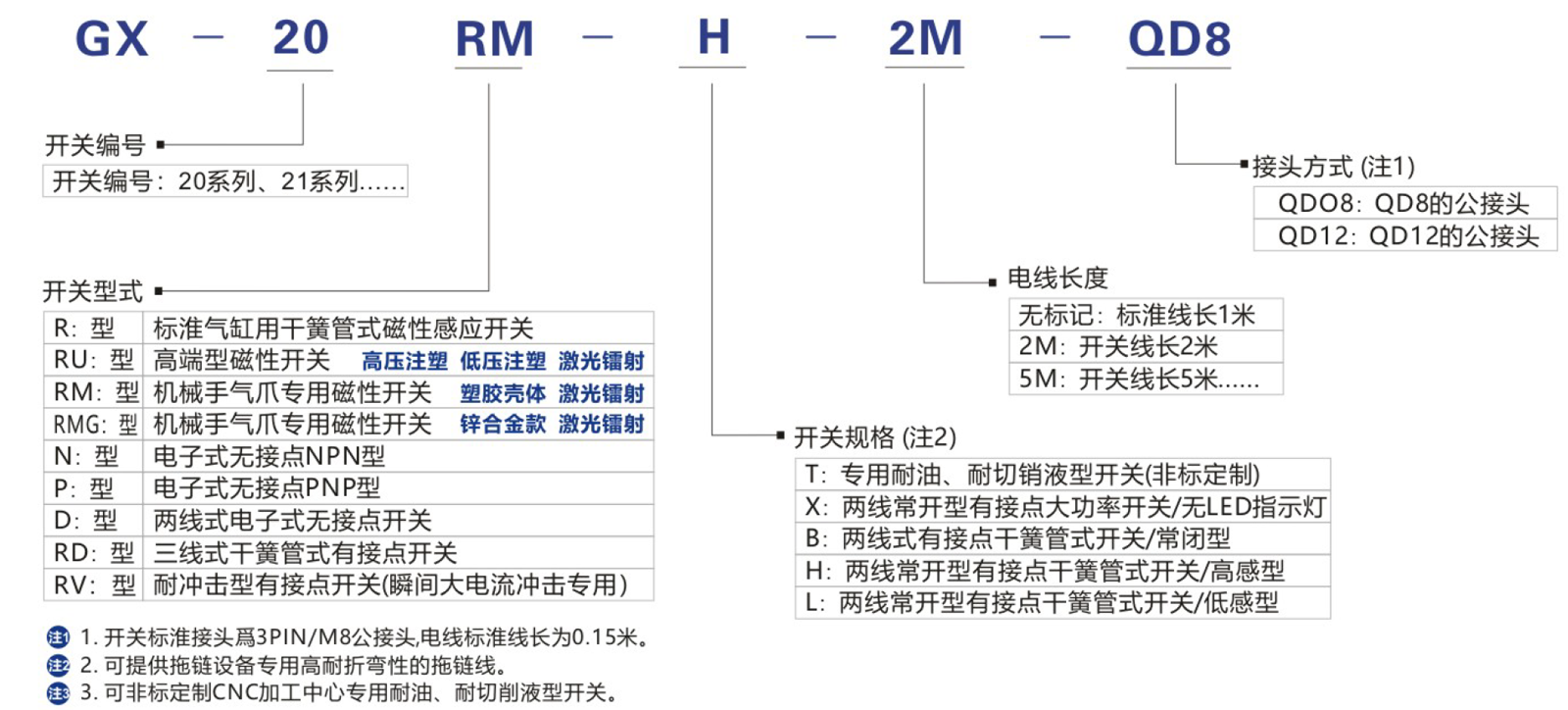

- 訂購碼

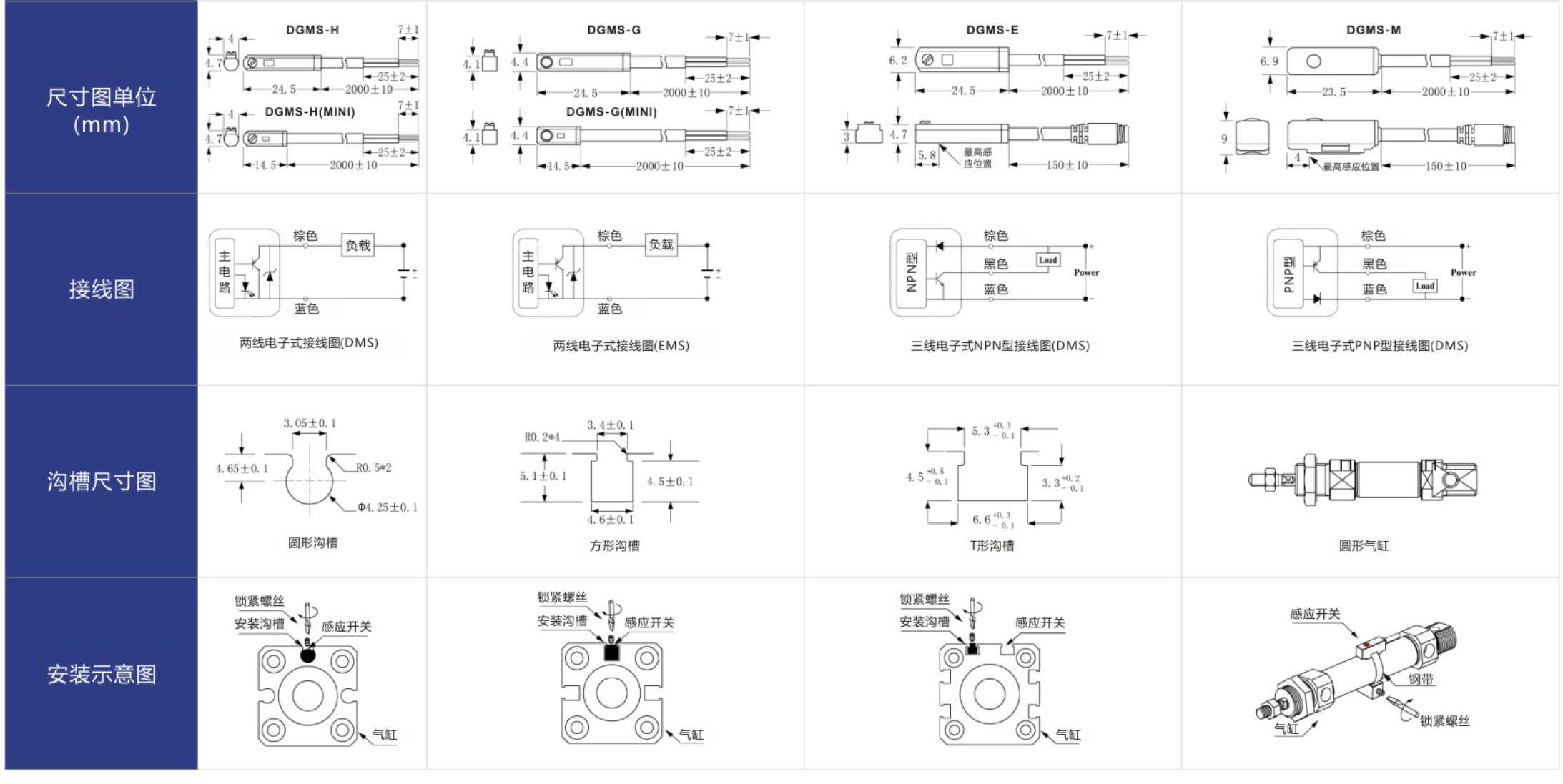

- 外形尺寸
- 技術參數
產品特性
○ 多種封裝顏色可選
○ 高強度耐高溫殼體
○ 高堯度耐彎折線材
| 項目規格 | CGMS-H/CGMS-G/CGMS-E/CGMS-M | DGMS-H(MINI)/DGMS-G(MINI) | DGMS-HN/DGMS-GN/DGMS-EN/DGMS-MN | DGMS-HP/DGMS-GP/DGMS-EP/DGMS-MP |
| 開關形式 | 兩線電子式常開型 | 兩線電子式常開型 | 三線電子式NPN型 | 三線電子式PNP型 |
| 使用電壓范圍 | 10~30V DC | 5~30V DC | ||
| 最大開關電流 | 1~100 mA | 0~200 mA | ||
| 最大接點容量 | 3W Max. | 6W Max. | ||
| 內部消耗電流 | 50μA max. @24V | 3mA max.@24V DC | ||
| 內部電壓降 | 2.65V max.@100mA | 0.5V max. @200mA | ||
| 泄露電流 | 50μA max. @24V | 0.01mA max. | ||
| 感應靈敏度(注1) | 80~800GS | 60~800GS | ||
| 最大切換頻率 | 100Hz | 100HZ | ||
| 耐沖擊(注2) | 50G | 50G | ||
| 保護回路 | 電源極性反向保護；突波吸收保護 | 電源極性反向保護；突波吸收保護 | ||
| 使用溫度范圍 | -10~70°C | -10~70°C | ||
| 防護等級 | 低壓注膠封裝IP67/高壓注塑封裝IP65 | 低壓注膠封裝IP67/高壓注塑封裝IP65 | ||
| 連接電線(注3) | H/G：2.9?、2C耐油PVC；M：3.3?、2C耐油PVC | H/G：2.9?、2C耐油PVC；M：3.3?、2C耐油PVC | ||
注：1. 測量使用之標準磁石：?15.5x?8x5t（異方性橡膠磁石）單位：高斯（可依據客戶需求定制提供不同感度之開關）
????2. 正弦波/X、Y、Z3軸向/每一軸向3回/每一回時間11ms；
????3. 可依據客戶需求定制提供拖鏈用耐彎折線材之開關。
