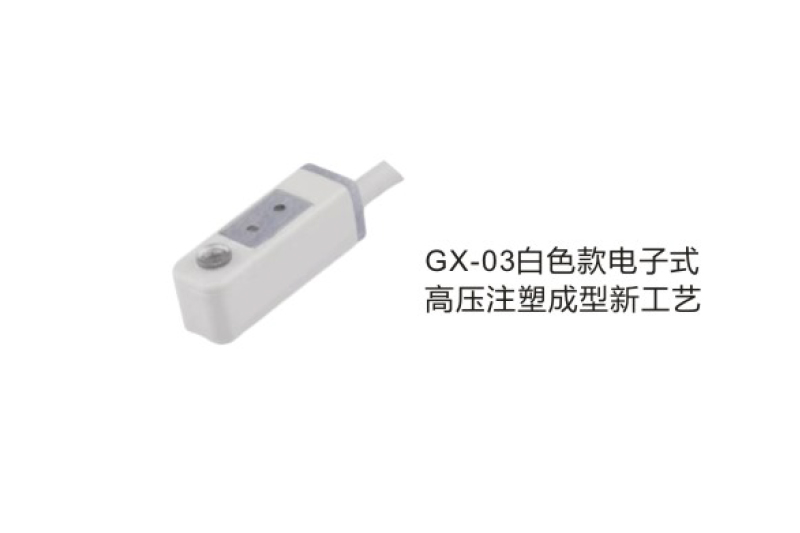

- 產品簡介

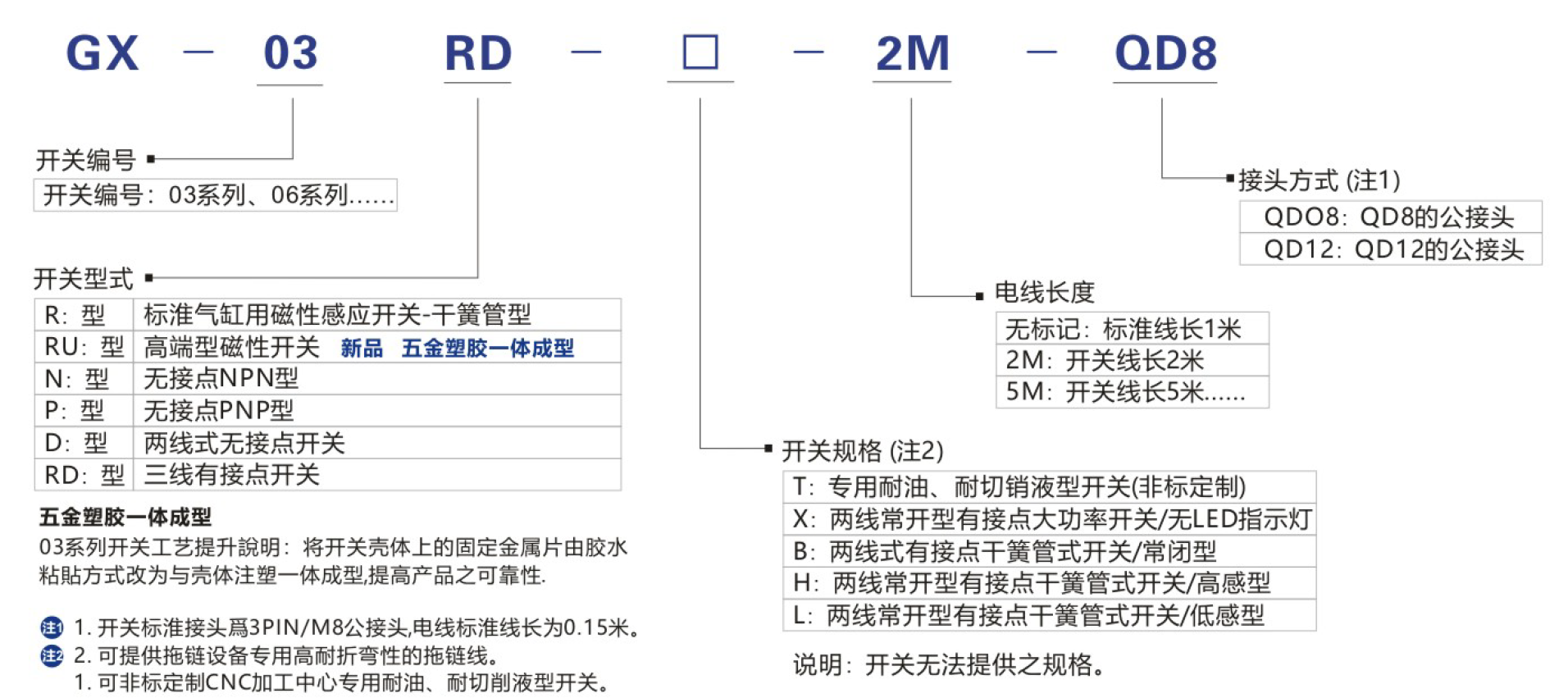

- 訂購碼

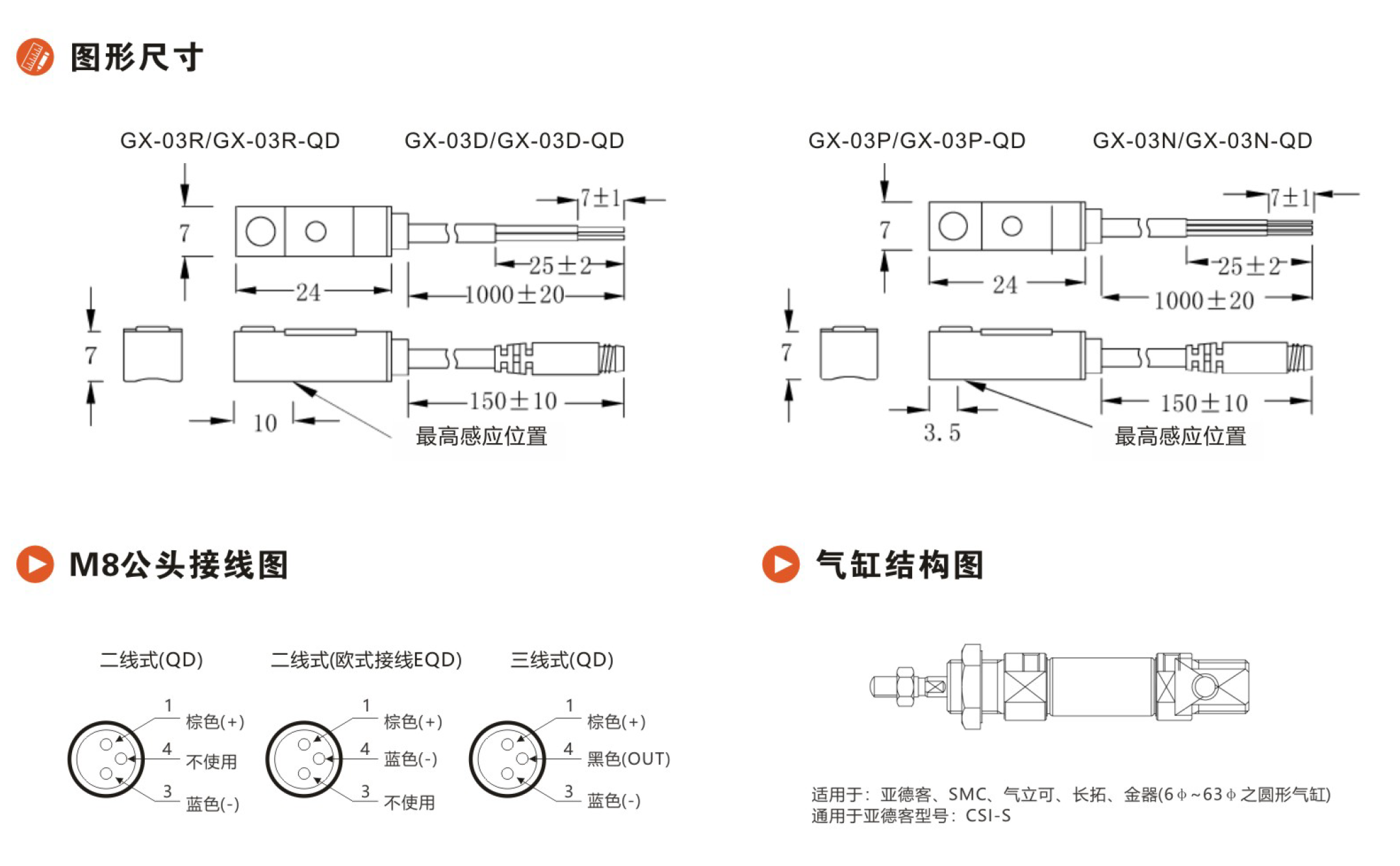

- 外形尺寸
- 技術參數
| 項目/型號 | GX-03R | GX-03RB | GX-03D | GX-03N | GX-03P |
| 配線方式 | 2線式 | 2線式 | 2線式 | 3線式 | |
| 開關邏輯 | SPST常開型 | NC常閉型 | 電子式/常開型 | 電子式/常開型 | |
| 輸出接點形式 | 有接點桿簧管型 | 無接點型 | 無接點NPN型 | 無接點PNP型 | |
| 使用電壓范圍 | 5~240VDC/AC | 5~120VDC/AC | 10~28VDC | 5~30VDC | |
| 最大開關電流 | 100mA max. | 50mA max. | 200mA max. | ||
| 接點容量 | 10W max. | 1.4W max. | 6W max. | ||
| 內部消耗電流 | 無 | 40μA max. @24V | 8mA max. @24V DC（Switch Acive） | ||
| 內部電壓降 | 2.5V max. | 2.8V max. | 1Vmax.@200 mA DC | ||
| 泄露電流 | 無 | 90μA max. @28V | 0.02mA max. | ||
| 指示燈顏色 | 紅色LED | 紅色LED | 紅色LED | ||
| 開關感度(注1) | 55~70GS | 40~750GS | 40~750GS | ||
| 最大切換頻率 | 200Hz | 1000Hz | 1000HZ | ||
| 使用溫度范圍 | -10~70°C | -10~70°C | -10~70°C | ||
| 耐沖擊(注2) | 30G | 50G | 50G | ||
| 耐沖擊(注3) | 9G | 9G | 9G | ||
| 保護構造等級 | IEC 529 IP67（NEMA 6） | IEC 529 IP67（NEMA6） | IEC 529 IP67（NEMA 6） | ||
| 保護回路(注4) | 1 | 2、4 | 3、4 | ||
| 電線 | 3.0?、2C灰色耐油PVC | 3.0?、3C黑色耐油PVC | 3.0?、3C黑色耐油PVC | ||
注：1. 測量使用之標準磁石：?15.5x?8x5t（異方性橡膠磁石），單位：高斯；
????2. 正弦波/X、Y、Z3軸向/每一軸向3回/每一回時間11ms；
????3. 復振幅1.5mm/10Hz-55Hz掃頻，持續一分鐘/每次X、Y、Z軸向操作1小時；
????4. 1+無/2+輸出短路保護/3+電源逆接保護/4+突波吸收保護。
