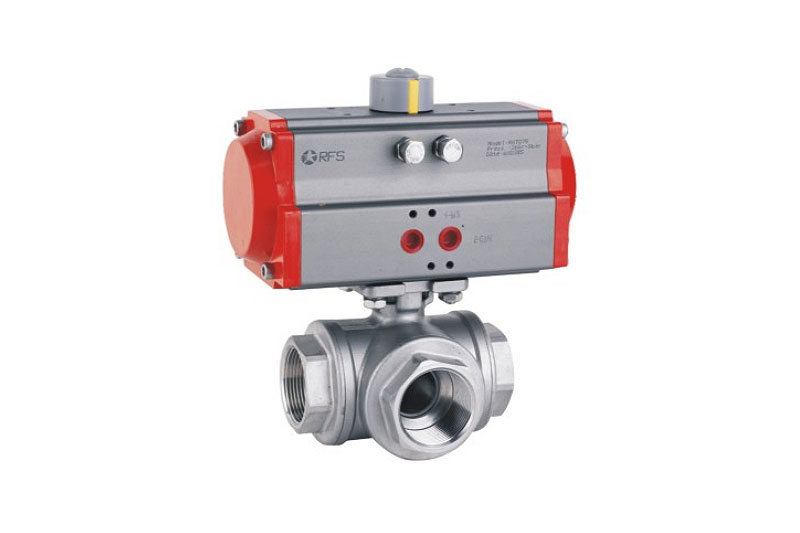

濟南氣動三通球閥
型號：RBVP14
類別：濟南氣動球閥
品牌：星宇XINGYU
產地：寧波奉化
產品特點
○ 獨特的外觀設計，美觀大方。
○ 高平臺結構，IS05211連接標準，能使安裝電/氣動執行器更為專業化。
○ 閥體外表備有加強筋，即使在長期由腐蝕的介質中使用，也能避免閥體自身的斷裂，能避免在工程安裝中所造成的閥門部位斷開。
○ 閥桿進行磨床加工，配電/氣動閥門時的力矩減輕，更加靈活性。
○ 碳鋼球閥的閥體進行磷化處理，不褪色，不生銹，既耐用，又美觀。
產品規范
公稱壓力：PN1.6,2.5,4.0,6.4MPa
強度壓力：PT2.4,3.8,6.0,9.6MPa
密封壓力(低壓)：0.6MPa
密封壓力(壓力)：1.8,2.8,4.4,-7.1Mpa
適用介質：水.油.氣體.酸.堿
溫度范圍：PTFE：-20℃~+150℃
PPL：-20℃~+200°C
( WCB, CF8, CF8M/I, Ti, Ni )
技術參數
| 型號 | 接口螺紋 | DN | d | L | h | b | ISO5211 | 執行器 | |
| RBVP14-15 | 1/2” | 15 | 12 | 72 | 8.5 | 9 | F03/F04 | RAT052DA | |
| RBVP14-20 | 3/4” | 20 | 15 | 82 | 9.5 | 9 | F03/F04 | RAT052DA | |
| RBVP14-25 | 1" | 25 | 18 | 90 | 11 | 11 | F04/F05 | RAT052DA | |
| RBVP14-32 | 1-1/4" | 32 | 25 | 128 | 12 | 11 | F04/F0S | RAT063DA | |
| RBVP14-40 | 1-1/2" | 40 | 32 | 137 | 16.5 | 14 | F05/F07 | RAT075DA | |
| RBVP14-50 | 2" | 50 | 38 | 154 | 16.5 | 14 | F05/F07 | RAT083DA | |
| RBVP14-65 | 2-1/2" | 65 | 48 | 185 | 20 | 17 | F07/F10 | RAT092DA | |
| RBVP14-80 | 3" | 80 | 55 | 212 | 20 | 17 | F07/F10 | RAT105DA | |
| RBVP14-100 | 4” | 100 | 74 | 254 | 22.5 | 19 | F07/F10 | RAT125DA | |
