氣動執行器在新技術、新材料、新工藝和創新觀念的基礎上進行研制、開發、設計而成。

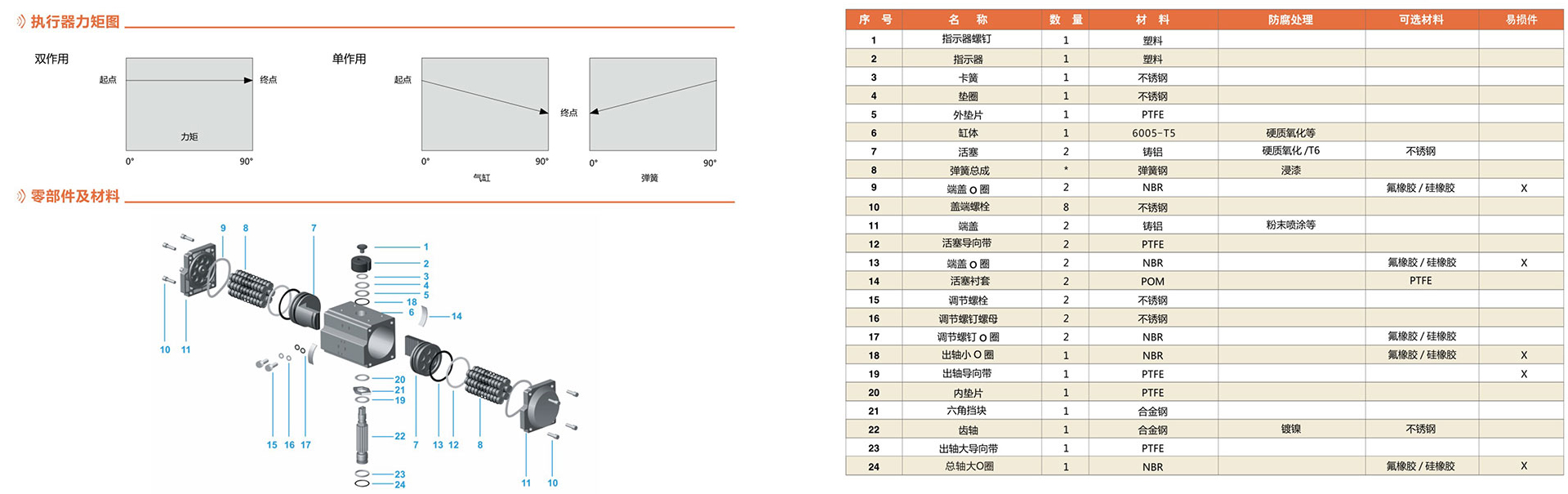

設計特點

● 全面符合最新的國際規范：IS05211/DIN3337和VD/DE3845、NAMUR標準。

● 擠壓的高強度鋁制缸體，內表面經細磨及硬質陽極氧化處理，使用壽命長，摩擦系數低、動作迅速。

● 優美緊湊、現代化的造型，多規格的系列產品使選型更經濟實惠。

● 所有活動表面均選用高質量的軸承，低摩擦、長壽命、無噪音。

● 對于部分回轉執行機構，沒有可調末端止動裝置時，90角行程的標準公差應為+2°/0°。

● 對于在一個或兩個方向上具有可調止動裝置的部分回轉執行機構，應說明角行程調節范圍，每一端可調行程不小于3°。

● 外部結構一樣的執行器有雙作用式和單作用式（彈簧復位）供選擇，便于安裝輸出的所有附件。

● NAMUR標準的多功能位置指示器可視化指示。

● 預壓負荷彈簧，安裝、拆卸安全、方便。

● 活塞和端蓋采用壓鑄鋁合金，強度高、重量輕。

● 改變密封件材料，可應用于高溫或低溫場合。

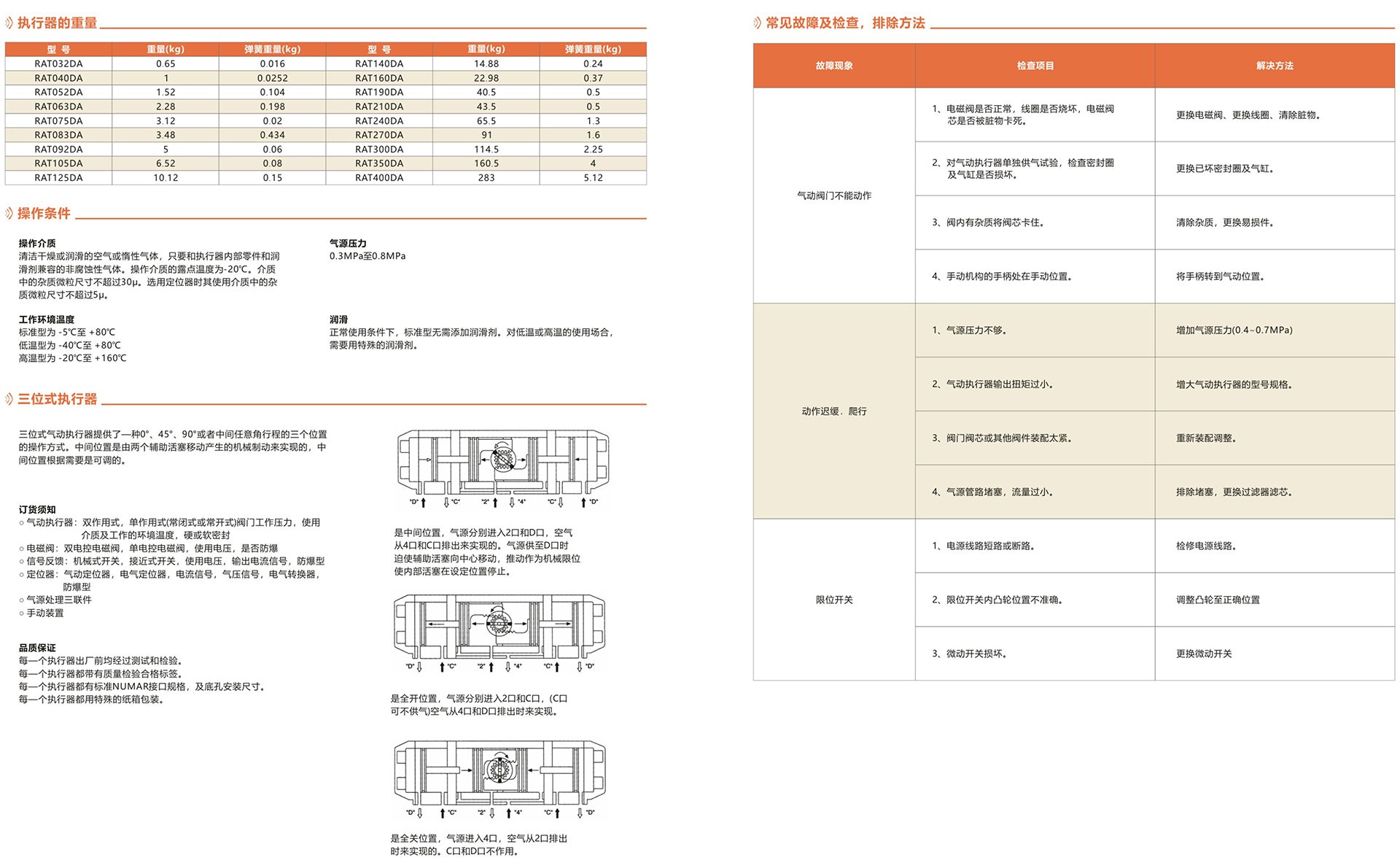

● 根據需要可提供多種角行程（例如:120、135、180等）和三位式氣動執行器。

● 不需要連接板，可直接安裝電磁閥。

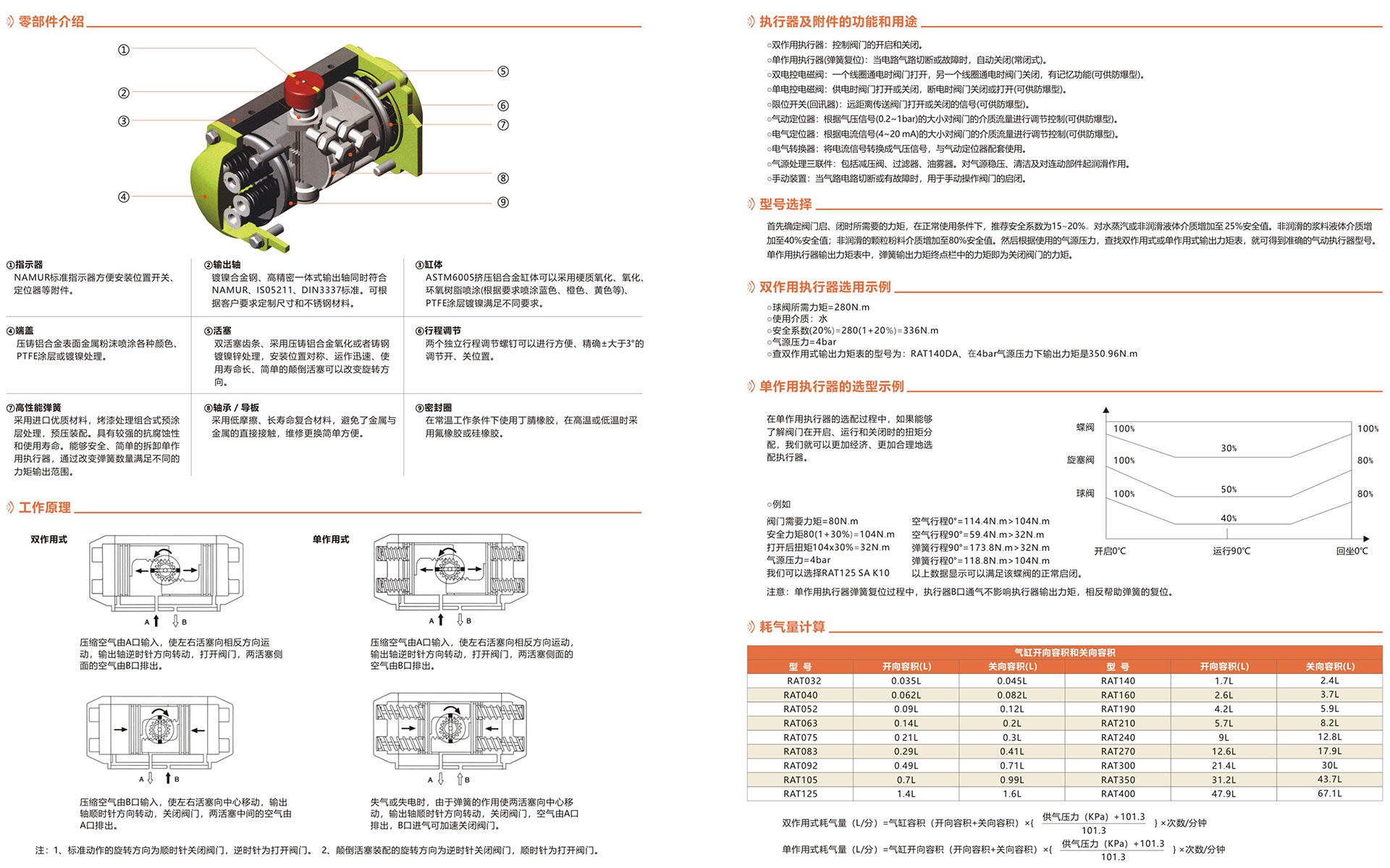

執行器及附件的功能和用途

● 雙作用執行器：控制閥門的開啟和關閉。

● 單作用執行器（彈簧復位）：當電路氣路切斷或故障時，自動關閉（常閉式）。

● 雙電控電磁閥：一個線圈通電時閥門打開，另一個線圈通電時閥門關閉，有記憶功能（可供防爆型）。

● 單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開（可供防爆型)。

● 限位開關（回訊器）：遠距離傳送閥門打開或關閉的信號（可供防爆型）。

● 氣動定位器：根據氣壓信號(0.2~1bar)的大小對閥門的介質流量進行調節控制（可供防爆型）。

● 電氣定位器：根據電流信號(4~20 mA)的大小對閥門的介質流量進行調節控制（可供防爆型）。

● 電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用。

● 氣源處理三聯件：包括減壓閥、過濾器、油霧器。對氣源穩壓、清潔及對連動部件起潤滑作用。

● 手動裝置：當氣路電路切斷或有故障時，用于手動操作閥的啟閉。

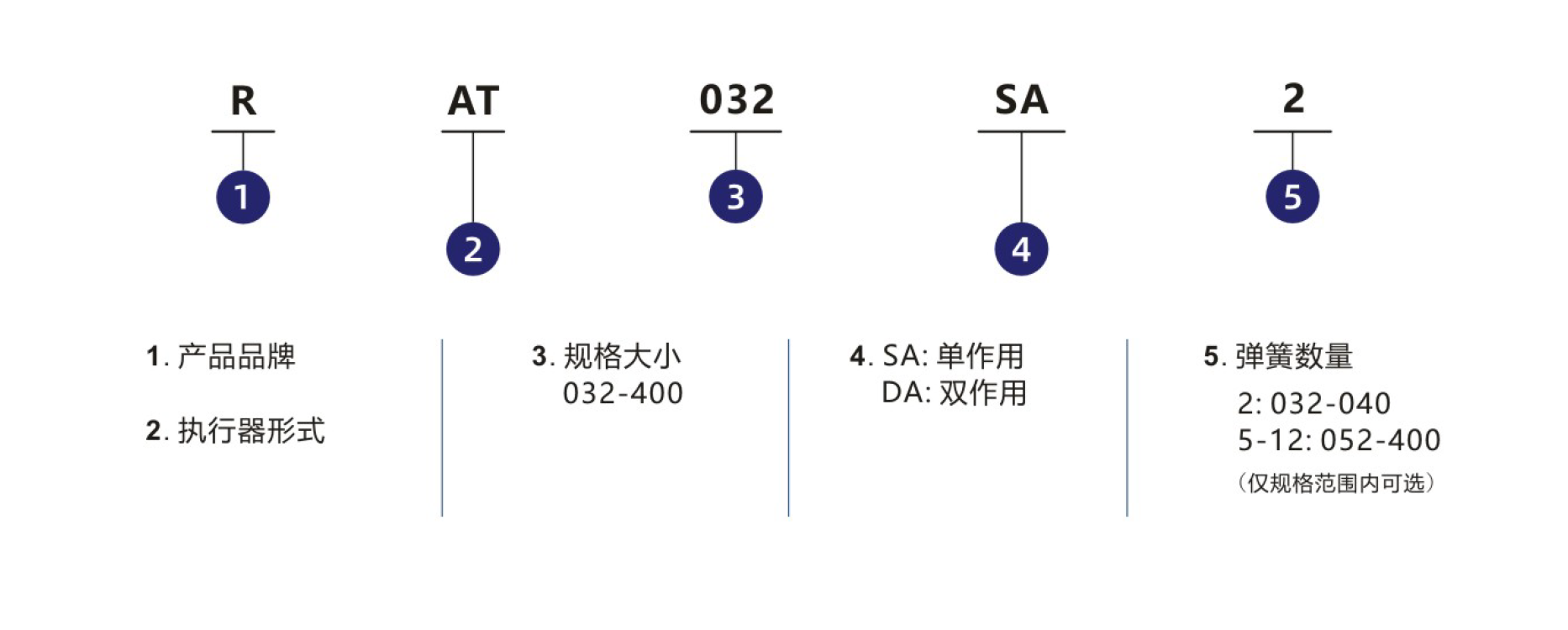

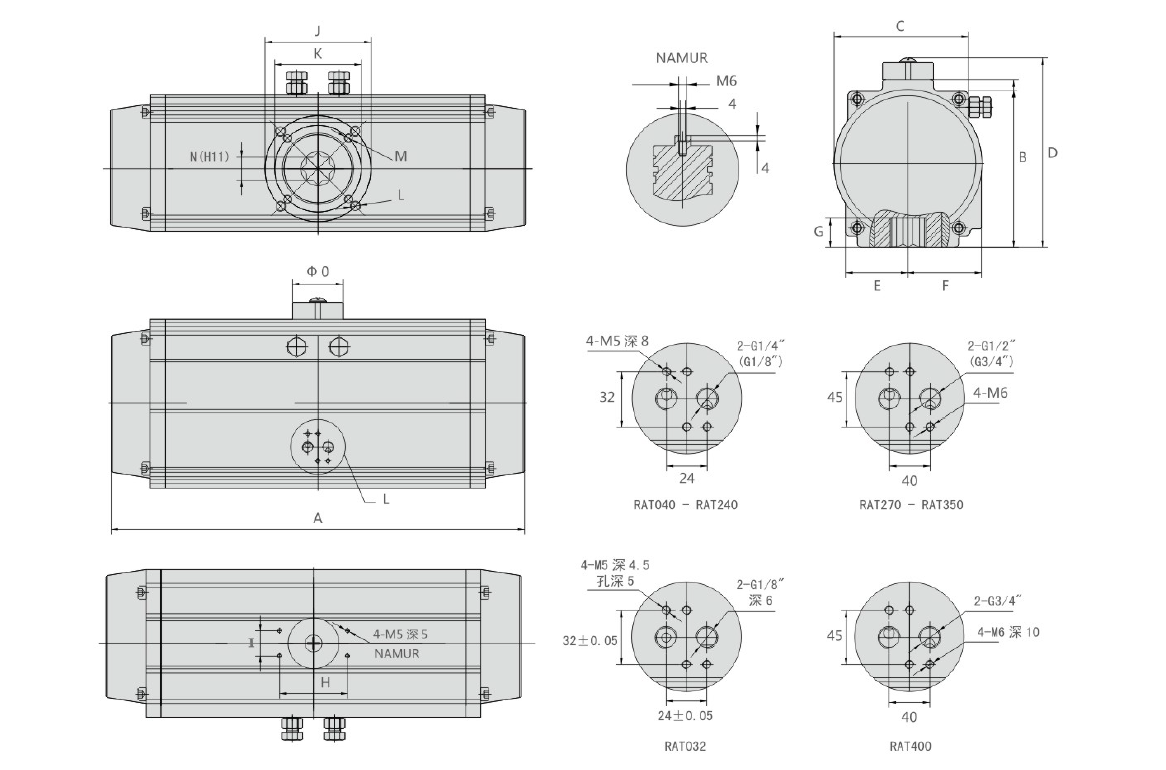

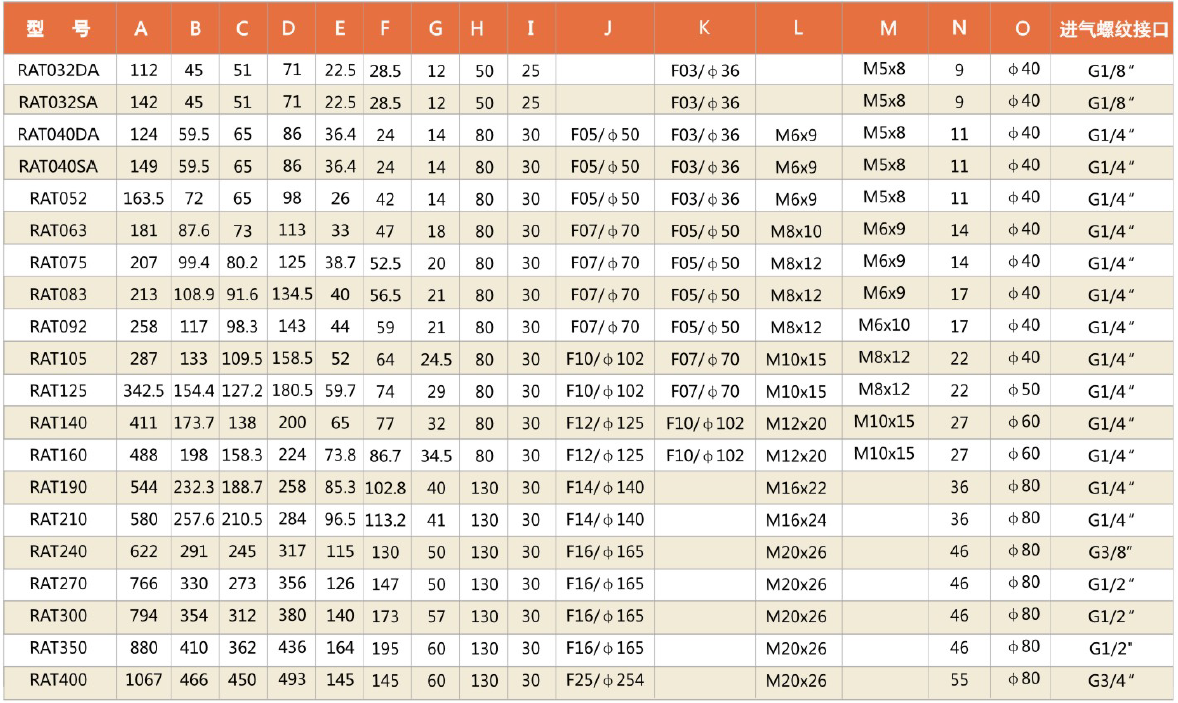

型號選擇

首先確定閥門啟、閉時所需要的力矩，在正常使用條件下，推薦安全系數為15~20%。對水蒸汽或非潤滑液體介質增加至25%安全值。非潤滑的漿料液體介質增加至40%安全值;非潤滑的顆粒粉料介質增加至80%安全值。然后根據使用的氣源壓力，查找雙作用式或單作用式輸出力矩表，就可得到準確的氣動執行器型號。單作用執行器輸出力矩表中，彈簧輸出力矩終點欄中的力矩即為關閉閥門的力矩。

雙作用執行器選用示例

● 球閥所需力矩=280N.m

● 使用介質：水

● 安全系數(20%)=280(1+20%)=336N.m

● 氣源壓力=4bar

● 查雙作用式輸出力矩表的型號為：RAT140DA、在4bar氣源壓力下輸出力矩是350.96N.m

單作用執行器選用示例

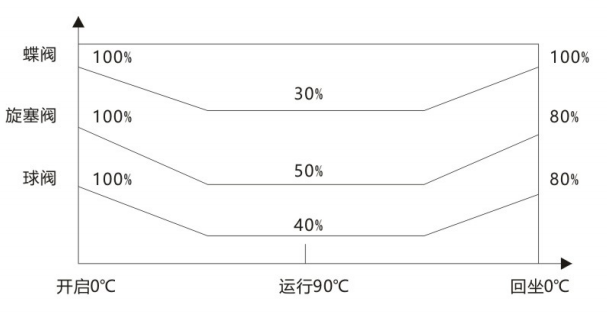

在單作用執行器的選配過程中，如果能夠了解閥門在開啟、運行和關閉時的扭矩分配，我們就可以更加經濟、更加合理地選配執行器。

● 例如
