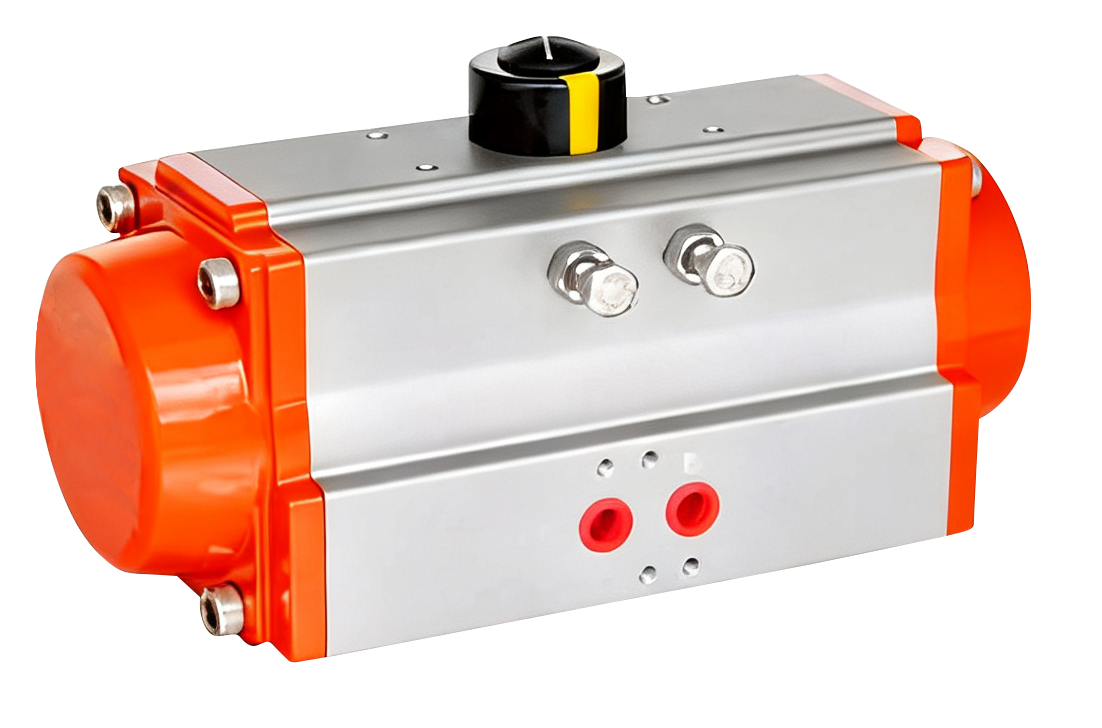

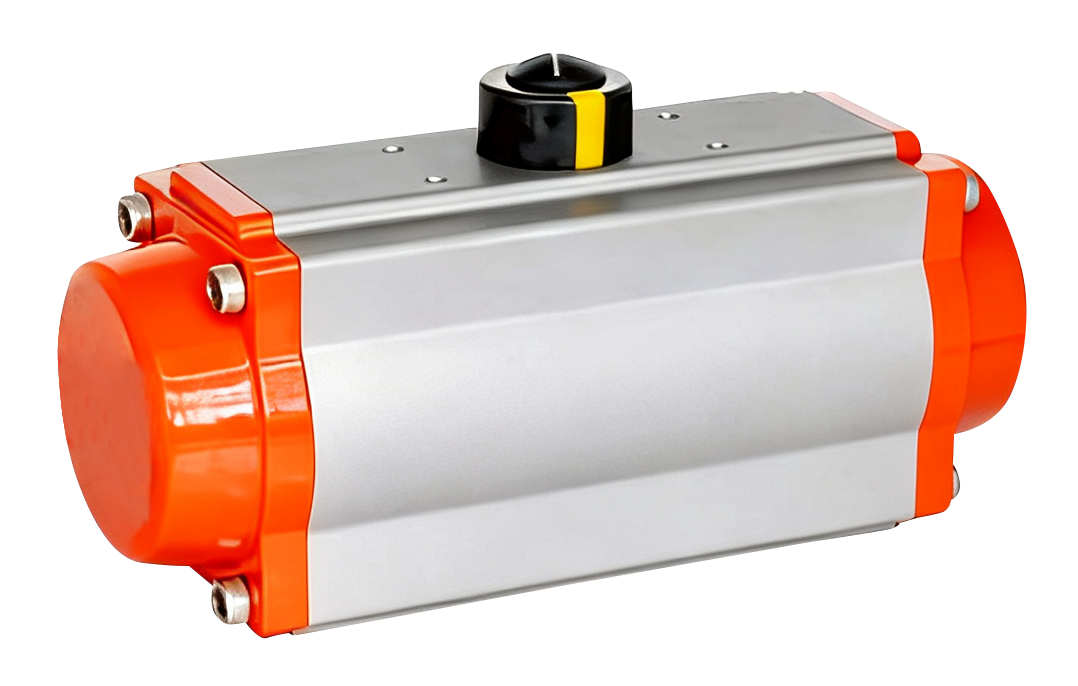

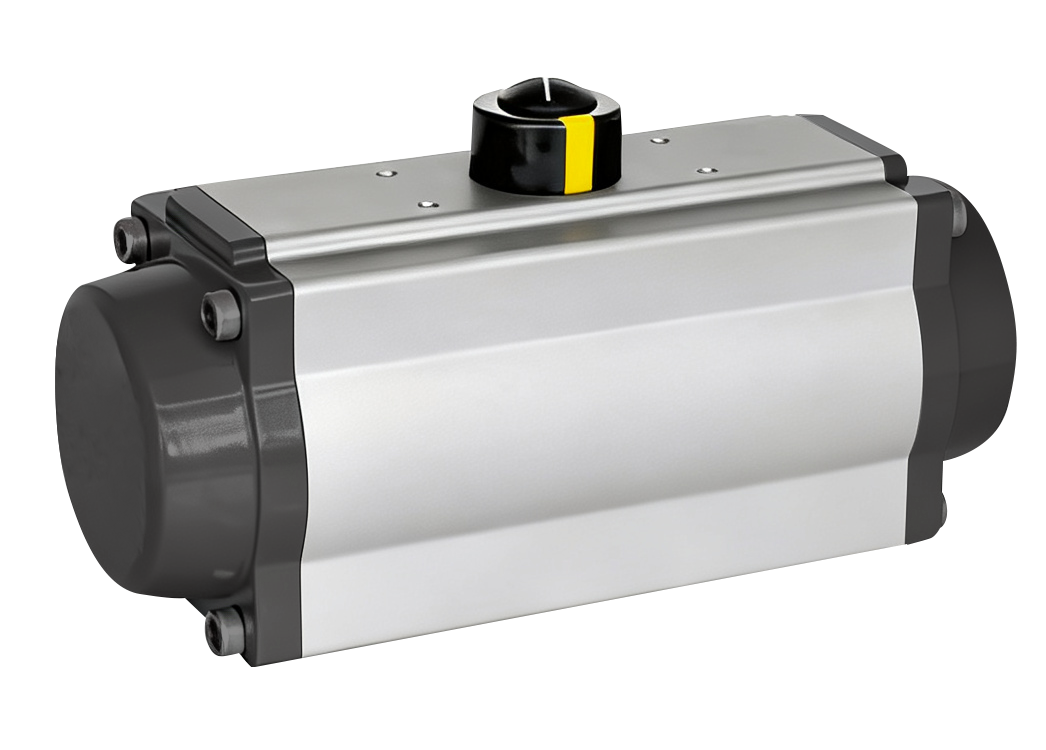

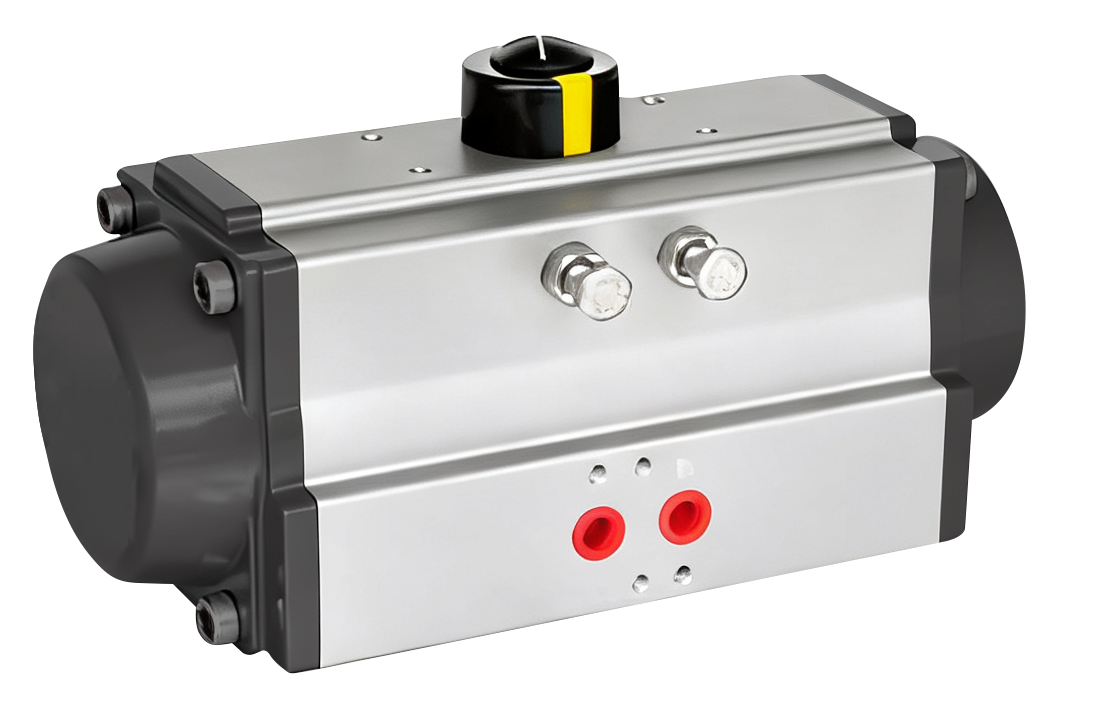

氣動執行器

型號：RATE系列

綜合使用先進的精密加工設備、優質材料、工業美術設計技術。經過嚴格測試、生產線優化，使得該系列執行器具有運行平穩可靠、工作壽命長、可調范圍大、防腐性能高、選型靈活、經濟實惠等優點。

在線咨詢立即詢盤文檔下載

掃碼分享

產品簡介

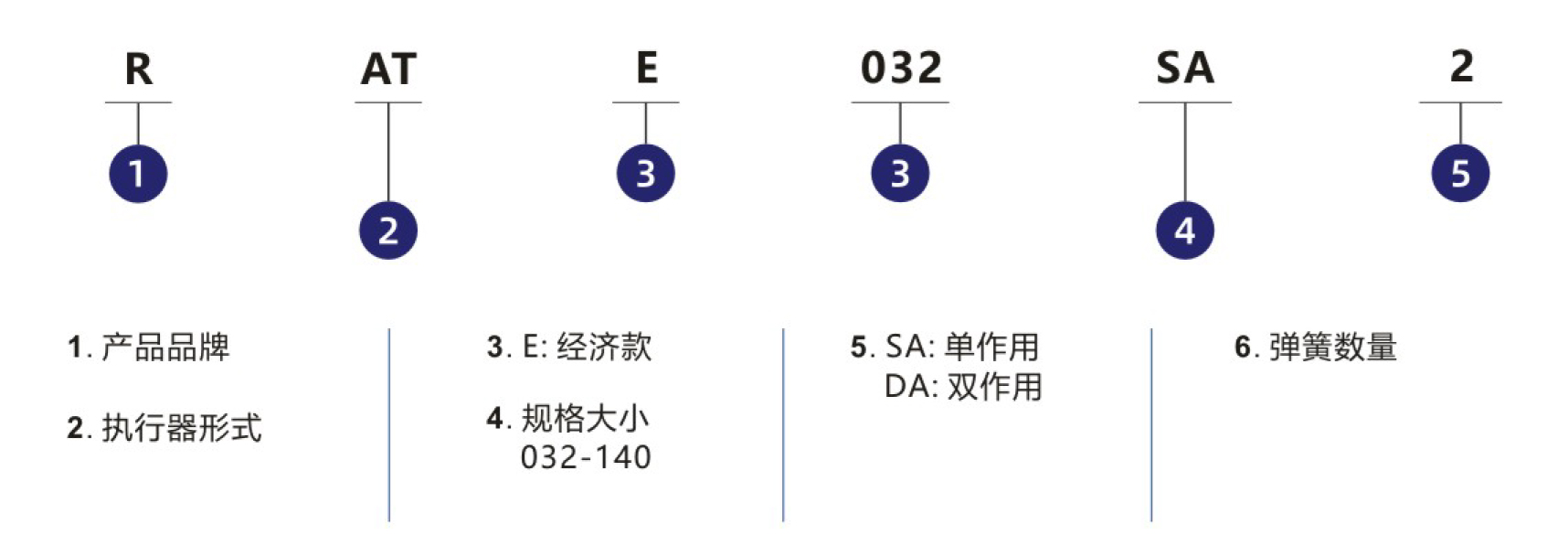

訂購碼

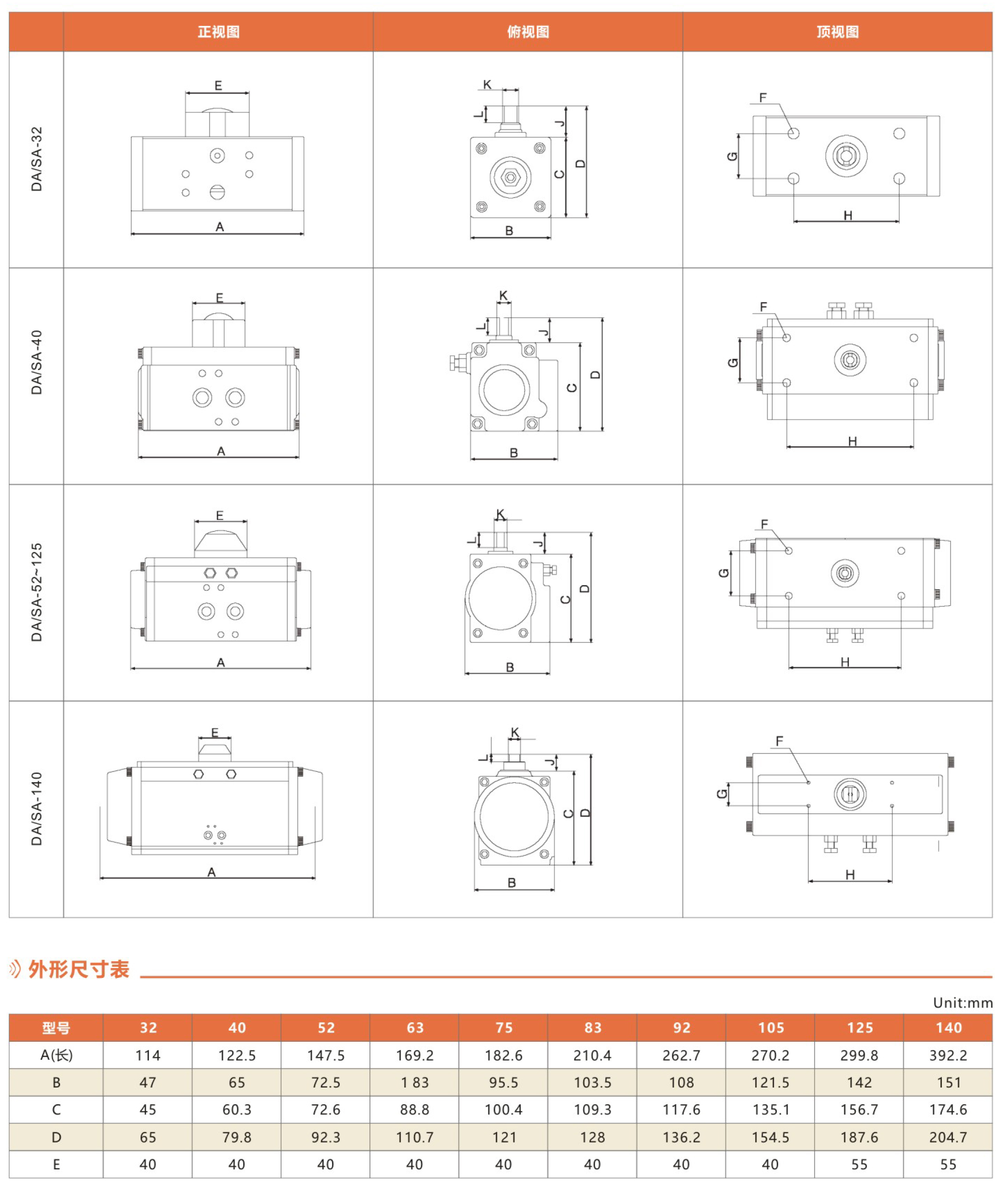

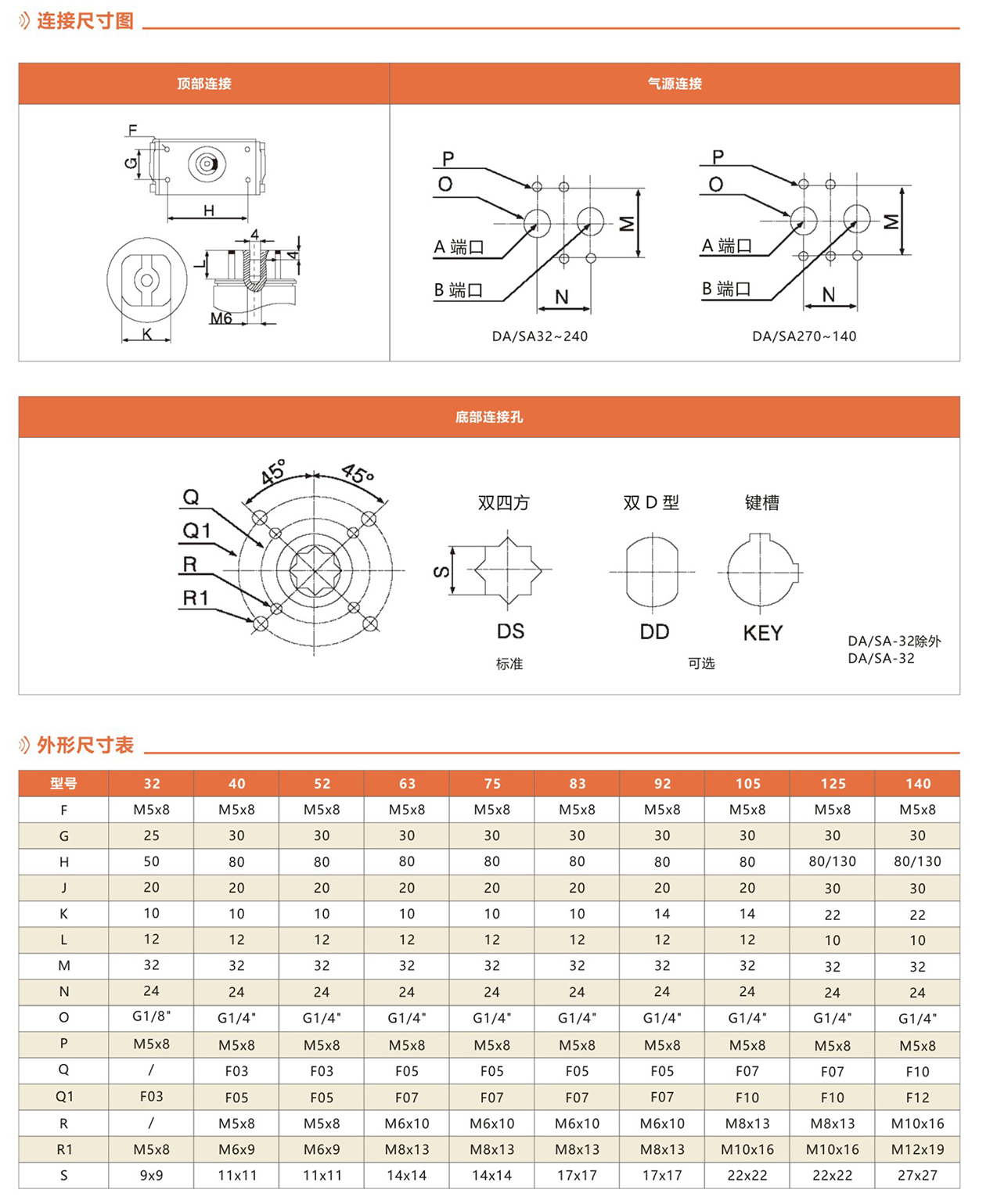

外形尺寸
技術參數
其它說明

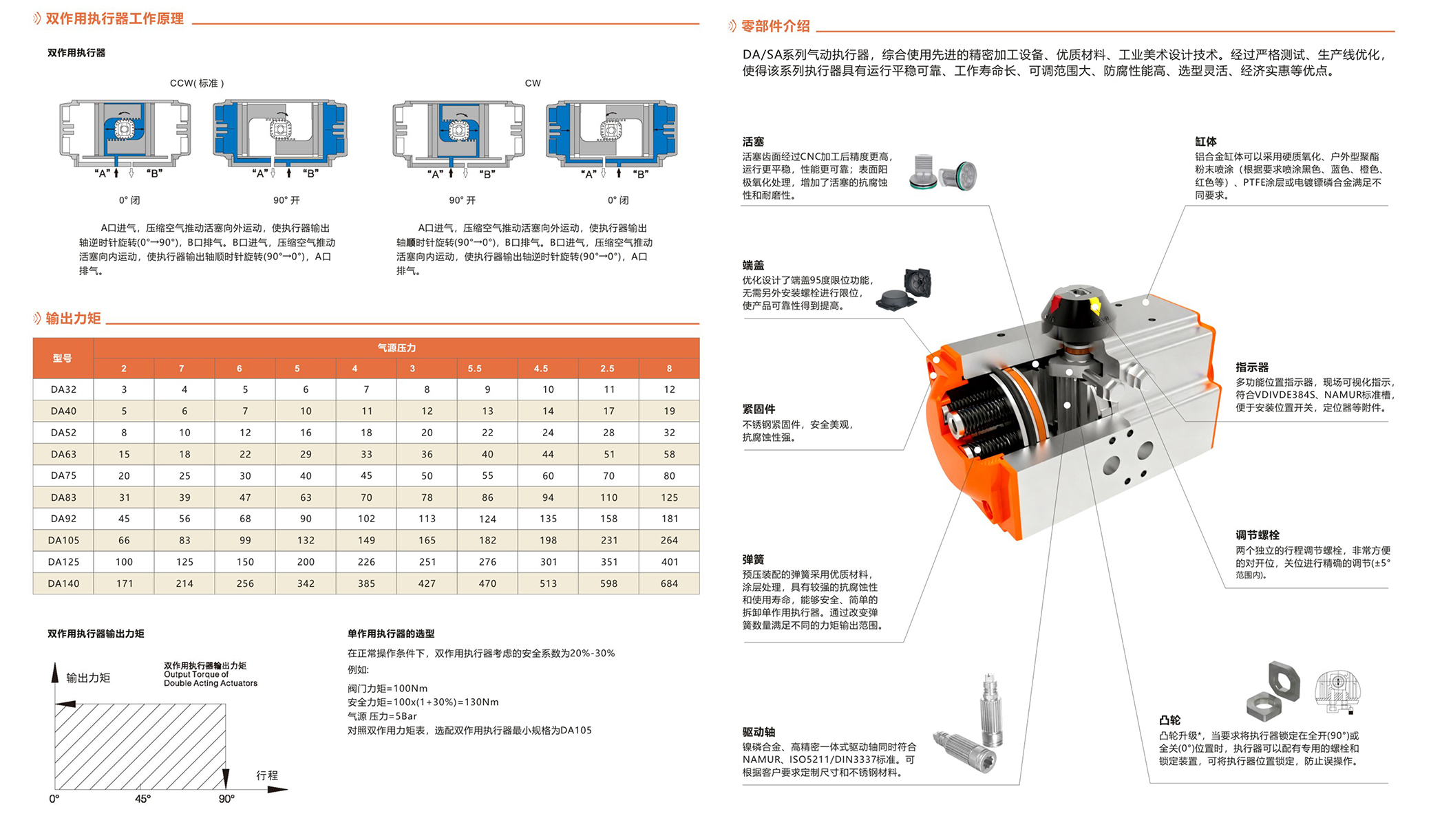

設計特點

● 活塞表面經過CNC加工，精度更高，運行更平穩，性能更可靠。

● 優化了執行器端蓋95°限位功能，無需另外使用安裝螺栓進行端蓋限位，使產品可靠性提高。

● 預壓裝配的彈簧采用優質材料，涂層處理，具有較強的抗腐蝕性和使用壽命。

● 多功能指示器，現場可視，符合VDI/VDE384S、NAMUR標準槽，便于安裝位置開關、定位器等附件。

● 兩個獨立的行程調節螺栓，非常方便對開位，關位進行精確的調節（±3°以上）。

● 鎳磷合金、高精度一體式驅動軸，符合NAMUR、ISO5211/DIN3337標準。

● 執行器整體長度偏短，緊湊，安裝方便，節省空間。

● 可以根據不用的環境（高溫、低溫）場合選擇不同的密封件。

● 經濟款執行器性能與常規款一致，在不降低性能的條件下更經濟更實惠。

RATE 單作用執行器輸出力矩

氣源克服彈簧輸出力矩
氣源壓力		2.5Bar		3Bar		4Bar		5Bar		6Bar		7Bar		8Bar		彈簧輸出扭矩
型號	彈簧根數	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	90°	0°
型號	彈簧根數	開始	結束	開始	結束	開始	結束	開始	結束	開始	結束	開始	結束	開始	結束	開始	結束
SA52	5	5.7	3.8	7.6	5.7											6.2	4.3
	6	4.9	2.5	6.9	4.5	10.9	8.5									7.4	5.0
	7	4.0	1.3	6.0	3.3	9.8	7.3	14.0	10.4							8.6	5.9
	8			5.2	2.0	9.2	6.0	13.2	9.1	17.2	14.1					9.9	6.7
	9			4.3	0.8	8.3	4.8	12.3	7.9	16.3	12.8	20.3	16.8			11.1	7.6
	10					7.4	3.6	11.5	6.7	15.5	11.6	19.5	15.6			12.4	8.5
	11					6.6	2.3	10.6	5.4	14.6	10.4	18.6	14.3	22.6	18.3	13.6	9.3
	12							9.7	4.2	13.8	9.1	17.8	12.2	21.8	17.1	14.8	10.2
SA63	5	11.4	7.7	10.5	11.4	22.3	14.9									10.4	6.8
	6	10.1	5.7	13.6	9.3	20.9	16.6	28.3	23.9							12.5	8.2
	7	8.6	3.6	12.5	7.2	19.5	14.5	26.8	21.9							14.6	9.6
	8			10.9	5.1	18.2	12.4	25.5	19.8	32.8	27.0	40.1	34.3			16.7	10.9
	9					16.8	10.4	24.1	17.7	31.4	24.9	38.7	32.2			18.8	12.3
	10					1.4	8.2	22.8	15.6	30.0	22.8	37.3	30.1	44.7	37.4	20.9	13.7
	11							21.5	13.5	28.7	20.7	36.0	28.0	43.3	35.3	22.9	15.0
	12							20.0	11.4	27.3	18.6	34.6	25.9	41.9	33.3	25.0	16.4
SA75	5	14.5	10.6	19.4	15.5	29.5	25.7									14.5	10.5
	6	12.4	7.6	17.3	12.6	27.4	22.7	37.5	32.8							17.4	12.7
	7	10.4	4.8	15.2	9.7	25.3	19.9	35.4	29.9							20.3	14.8
	8			13.1	6.8	23.1	16.9	33.3	27.0	43.2	37.0	53.3	47.0			23.2	16.9
	9					21.0	14.1	31.2	24.1	41.1	34.1	51.2	44.2			26.1	19.0
	10					19.0	11.1	28.8	21.2	39.0	31.2	49.1	41.2	59.1	51.2	29.0	21.1
	11							27.0	18.3	37.0	28.3	47.0	38.4	57.0	48.4	31.9	23.2
	12							24.9	15.4	34.9	25.4	44.9	35.4	54.9	45.4	34.7	25.3
SA83	5	23.3	16.1	31.1	24.0	46.8	39.7									23.0	15.8
	6	20.1	11.5	28.0	19.3	43.7	35.1	59.4	50.7							27.6	19.0
	7	17.0	6.9	24.8	14.8	40.5	30.5	56.2	45.2							32.2	22.1
	8			21.7	10.1	37.4	25.8	53.1	41.5	68.8	57.2	84.5	72.9			36.8	25.3
	9					34.2	21.3	49.9	37.0	65.6	52.6	81.2	68.3			41.4	28.5
	10					31.0	16.6	46.7	32.3	62.4	48.0	78.1	63.7	93.8	79.3	46.0	31.6
	11							43.6	27.7	59.3	43.4	75.0	59.1	90.6	74.8	50.6	34.6
	12							40.4	23.2	56.1	38.9	71.7	54.5	87.4	70.2	55.2	38.0
SA92	5	33.1	22.0	44.2	33.2	66.8	55.9									34.4	23.3
	6	28.4	15.2	39.6	26.4	62.2	49.0	84.8	71.6							41.2	28.0
	7	23.8	8.2	34.9	19.4	57.5	42.1	80.2	64.7							48.1	32.7
	8			31.3	12.6	52.9	35.2	75.5	57.9	98.1	80.5	120.7	103.0			55.0	37.3
	9					48.2	28.4	70.9	51.0	93.5	73.6	116.0	96.1			61.9	42.0
	10					43.6	21.5	66.2	44.1	88.8	66.7	111.3	89.2	134.0	111.8	68.7	46.7
	11							61.5	37.2	84.1	59.9	106.6	82.4	129.2	105.0	75.6	51.4
	12							56.8	30.4	79.4	53.0	101.9	75.5	124.5	98.1	82.5	56.0
SA105	5	51.1	33.4	67.5	49.9	100.6	83.0									49.2	31.6
	6	44.7	23.5	61.1	40.0	94.2	73.2	127.3	106.2							59.1	38.0
	7	38.4	13.7	54.9	30.3	87.9	63.4	121.0	96.4							68.9	44.3
	8			48.5	20.4	81.6	53.5	114.7	86.5	147.7	119.0	180.8	152.7			78.7	50.6
	9					75.3	43.7	108.4	76.8	141.5	109.0	174.5	142.9			88.6	56.9
	10					68.9	33.4	102.0	66.5	135.1	99.6	168.2	132.6	201.2	165.7	98.4	63.3
	11							95.7	57.0	128.7	90.1	161.8	123.1	194.8	156.2	108.3	69.6
	12							89.4	47.5	122.5	80.6	155.5	113.6	188.6	146.7	118.1	75.9
SA125	5	73	47	98	72	148	122									79	52
	6	63	31	88	56	138	107	188	157							94	63
	7	52	15	77	40	127	90	178	141							110	73
	8			67	25	117	75	167	125	217	176	268	226			125	84
	9					107	59	157	109	207	159	257	210			141	94
	10					96	44	146	94	196	144	247	194	297	245	157	105
	11							136	78	186	128	236	178	286	228	173	115
	12							125	63	176	113	226	163	276	213	188	125
SA140	5	128	85	171	127	256	213									129	86
	6	111	59	154	102	239	187	325	273							155	103
	7	94	33	137	76	222	162	308	247							181	120
	8			120	50	205	136	291	221	376	307	462	392			206	137
	9					187	110	273	196	358	281	444	367			232	155
	10					170	84	256	169	341	255	427	340	512	426	258	172
	11							238	143	324	229	409	314	495	400	284	189
	12							221	118	307	203	392	289	478	347	310	206

RATE 雙作用執行器輸出力矩

型號	氣源壓力
型號	2	7	6	5	4	3	5.5	4.5	2.5	8
DA32	3	4	5	6	7	8	9	10	11	12
DA40	5	6	7	10	11	12	13	14	17	19
DAS2	8	10	12	16	18	20	22	24	28	32
DA63	15	18	22	29	33	36	40	44	51	58
DA75	20	25	30	40	45	50	55	60	70	80
DA83	31	39	47	63	70	78	86	94	110	125
DA92	45	56	68	90	102	113	124	135	158	181
DA105	66	83	99	132	149	165	182	198	231	264
DA125	100	125	150	200	226	251	276	301	351	401
DA140	171	214	256	342	385	427	470	513	598	684
