設計特點
○ 獨特的外觀設計，美觀大方。
○ 高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。
○ 閥體外表備有加強筋，即使在長期由腐蝕的介質中使用，也能避免閥體自身的斷裂，能避免在工程安裝中所造成的閥門部位斷開。
○ 閥桿進行磨床加工，配電/氣動閥門時的力矩減輕，更加靈活性。
○ 碳鋼球閥的閥體進行磷化處理，不褪色，不生銹，既耐用，又美觀。
規范
公稱壓力：PN 1.6，2.5MPa
強度壓力：PT3.0/7.5MPa
密封壓力（低壓）：0.6MPa
適用介質：水.油.氣體.酸.堿
溫度范圍：PTFE：-20℃~+150℃
? ? ? ? ? ? ? ? ?PPL：-20℃~+200℃
? ? ? ? ? ? ? ? ( WCB, CF8, CF8M, Ti, Ni )
GB：中國國家標準

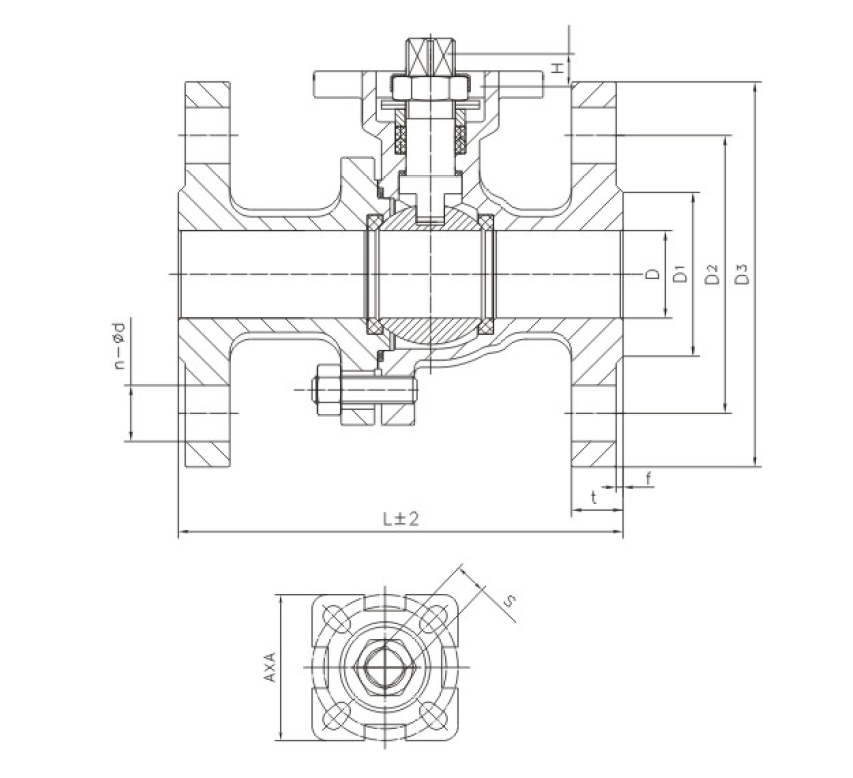

| 型號 | 接口螺紋 | DN | D | L | S | D1 | D2 | D3 | t | f | n-?d | ISO5211 | H | 執行器 |
| RBVP41-2-15-GB | 1/2" | 15 | 15 | 130 | 9 | 45 | 65 | 95 | 14 | 2 | 4-?14 | F03/F04 | 10.5 | RAT052DA |
| RBVP41-2-20-GB | 3/4" | 20 | 20 | 140 | 9 | 55 | 75 | 105 | 14 | 2 | 4-?14 | F03/F04 | 10.7 | RAT052DA |
| RBVP41-2-25-GB | 1" | 25 | 25 | 150 | 11 | 65 | 85 | 115 | 14 | 2 | 4-?14 | F04/F05 | 11 | RAT063DA |
| RBVP41-2-32-GB | 1-1/4" | 32 | 32 | 165 | 11 | 78 | 100 | 135 | 16 | 2 | 4-?18 | F04/F05 | 11.5 | RAT063DA |
| RBVP41-2-40-GB | 1-1/2" | 40 | 38 | 180 | 14 | 85 | 110 | 145 | 16 | 2 | 4-?18 | F05/F07 | 17 | RAT075DA |
| RBVP41-2-50-GB | 2" | 50 | 50 | 200 | 14 | 100 | 125 | 160 | 16 | 3 | 4-?18 | F05/F07 | 17 | RAT083DA |
| RBVP41-2-65-GB | 2-1/2" | 65 | 65 | 220 | 17 | 120 | 145 | 180 | 18 | 3 | 4-?18 | F07/F10 | 20 | RAT092DA |
| RBVP41-2-80-GB | 3" | 80 | 76 | 250 | 17 | 135 | 160 | 195 | 20 | 3 | 8-?18 | F07/F10 | 20 | RAT105DA |
| RBVP41-2-100-GB | 4" | 100 | 100 | 280 | 19 | 155 | 180 | 215 | 20 | 3 | 8-?18 | F07/F10 | 22.5 | RAT125DA |
