產品特征
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，
密封面相互之間無摩擦、無干涉，加之密封材料選擇得當，從而使蝶閥的密封性，
耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。
其主要特點如下:
○ 開啟力矩小，靈活方便，省力節能;
○ 三偏心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏;
○ 耐高壓、耐磨損、使用壽命長等。

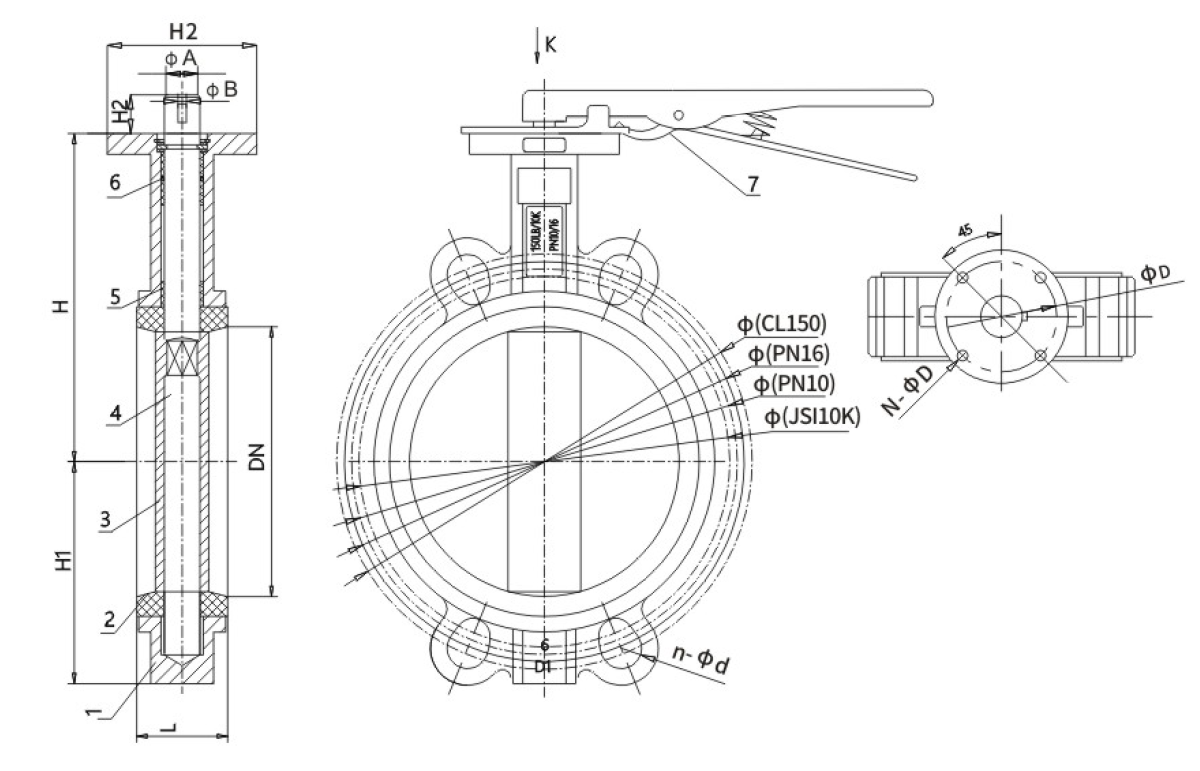

| 型號 | DN（mm） | A | B | L | H | H1 | H2 | K | E | N-?D | ISO | PN10 | PN16 | LC150 | JSI10K | ||||
| ?D | n-?D | ?D | n-?D | ?D | n-?D | ?D | n-?D | ||||||||||||
| RDVL7-40 | 40 | 12.6 | 3 | 33 | 126 | 74 | 28 | 54 | 42 | 4-?6.5 | F40 | 110 | 4-?19 | 110 | 4-?19 | 98.5 | 4-?16 | 105 | 4-?19 |
| RDVL7-50 | 50 | 12.6 | 3 | 42 | 126 | 74 | 28 | 65 | 50 | 4-?7.5 | F05 | 125 | 4-?19 | 125 | 4-?19 | 120.5 | 4-?19 | 120 | 4-?19 |
| RDVL7-65 | 65 | 12.6 | 3 | 44.5 | 137 | 83 | 28 | 65 | 50 | 4-?7.5 | F05 | 145 | 4-?19 | 145 | 4-?19 | 139.5 | 4-?19 | 140 | 4-?19 |
| RDVL7-80 | 80 | 12.6 | 3 | 44.5 | 144 | 92 | 28 | 65 | 50 | 4-?7.5 | F05 | 160 | 8-?19 | 160 | 8-?19 | 152.5 | 8-?19 | 150 | 8-?19 |
| RDVL7-100 | 100 | 15.77 | 5 | 51 | 165 | 108 | 28 | 90 | 70 | 4-?10 | F07 | 180 | 8-?19 | 180 | 8-?19 | 190.5 | 8-?19 | 176 | 8-?19 |
| RDVL7-125 | 125 | 18.92 | 5 | 54.5 | 176 | 127 | 28 | 90 | 70 | 4-?10 | F07 | 210 | 8-?19 | 210 | 8-?19 | 216 | 8-?22 | 210 | 8-?23 |
| RDVL7-150 | 150 | 18.92 | 5 | 54.5 | 198 | 144 | 28 | 90 | 70 | 4-?10 | F07 | 240 | 8-?23 | 240 | 8-?23 | 241.5 | 8-?22 | 240 | 8-?23 |
| RDVL7-200 | 200 | 22.1 | 5 | 60 | 228 | 170 | 35 | 125 | 102 | 4-?12 | F10 | 295 | 8-?23 | 295 | 12-?23 | 298.5 | 8-?22 | 290 | 12-?23 |
