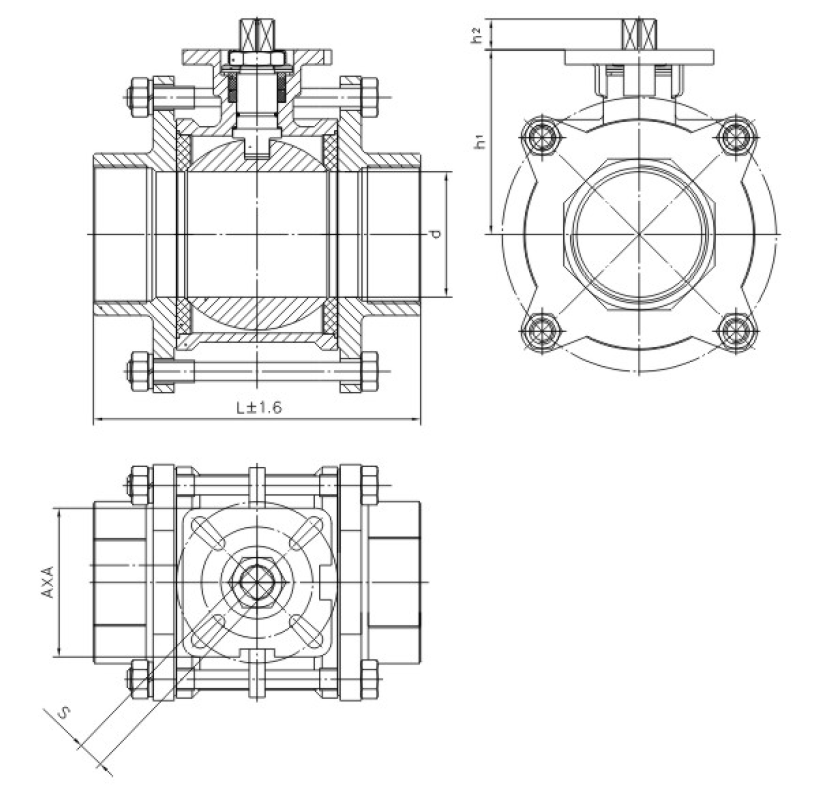

- 外形尺寸
- 技術參數
設計特點
○ 獨特的外觀設計，美觀大方。
○ 高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。
○ 閥體外表備有加強筋，即使在長期由腐蝕的介質中使用，也能避免閥體自身的斷裂，能避免在工程安裝中所造成的閥門部位斷開。
○ 閥桿進行磨床加工，配電/氣動閥門時的力矩減輕，更加靈活性。
○ 碳鋼球閥的閥體進行磷化處理，不褪色，不生銹，既耐用，又美觀。
規范
螺桿型式：NPT, BSPT, BSP
? ? ISO-228 Class A Thread
溫度范圍：PTFE：-20℃~+150℃
? ? PPL：-20℃~+200℃
適用介質：水.油.氣體.酸.堿
公稱壓力：1000PSI（PN63）For 1/2"~4"
防脫出閥桿，鎖緊裝置
材質：CF8M(DINI.4408)，
?CF8(DIN I.4308)，
?WCB(DIN I.0619)，
?( WCB, CF8, CF8M/I, Ti, Ni )
PN64 需要重新選配執行器
| 型號 | 接口螺紋 | DN | D | L | h1 | h2 | ISO5211 | A | S | 執行器 |
| RBVP11-3-15 | 1/2" | 15 | 15 | 75 | 39 | 10.5 | F03/F04 | 42 | 9 | RAT052DA |
| RBVP11-3-20 | 3/4" | 20 | 20 | 80 | 44 | 10.5 | F03/F04 | 42 | 9 | RAT052DA |
| RBVP11-3-25 | 1" | 25 | 25 | 90 | 52 | 11 | F04/F05 | 50 | 11 | RAT052DA |
| RBVP11-3-32 | 1-1/4" | 32 | 32 | 110 | 56 | 11.5 | F04/F05 | 50 | 11 | RAT063DA |
| RBVP11-3-40 | 1-1/2" | 40 | 38 | 120 | 65 | 17 | F05/F07 | 70 | 14 | RAT075DA |
| RBVP11-3-50 | 2" | 50 | 49 | 140 | 75 | 17 | F05/F07 | 70 | 14 | RAT083DA |
| RBVP11-3-65 | 2-1/2" | 65 | 64 | 177 | 105.5 | 19.5 | F07/F10 | 95 | 17 | RAT092DA |
| RBVP11-3-80 | 3" | 80 | 80 | 209 | 118 | 19.5 | F07/F10 | 95 | 17 | RAT105DA |
| RBVP11-3-100 | 4" | 100 | 100 | 267 | 141 | 20 | F07/F10 | 96 | 19 | RAT125DA |
