設計特點
○ 獨特的外觀設計，美觀大方。
○ 高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。
○ 閥體外表備有加強筋，即使在長期由腐蝕的介質中使用，也能避免閥體自身的斷裂，能避免在工程安裝中所造成的閥門部位斷開。
○ 閥桿進行磨床加工，配電/氣動閥門時的力矩減輕，更加靈活性。
○ 碳鋼球閥的閥體進行磷化處理，不褪色，不生銹，既耐用，又美觀。
規范
1、設計制造技術要求按ASME B1634標準的規定；
2、閥體結構長度按DIN3202-M3標準的規定；
3、閥門檢查和試驗按API598標準的規定；
4、螺紋按訂貨要求加工。

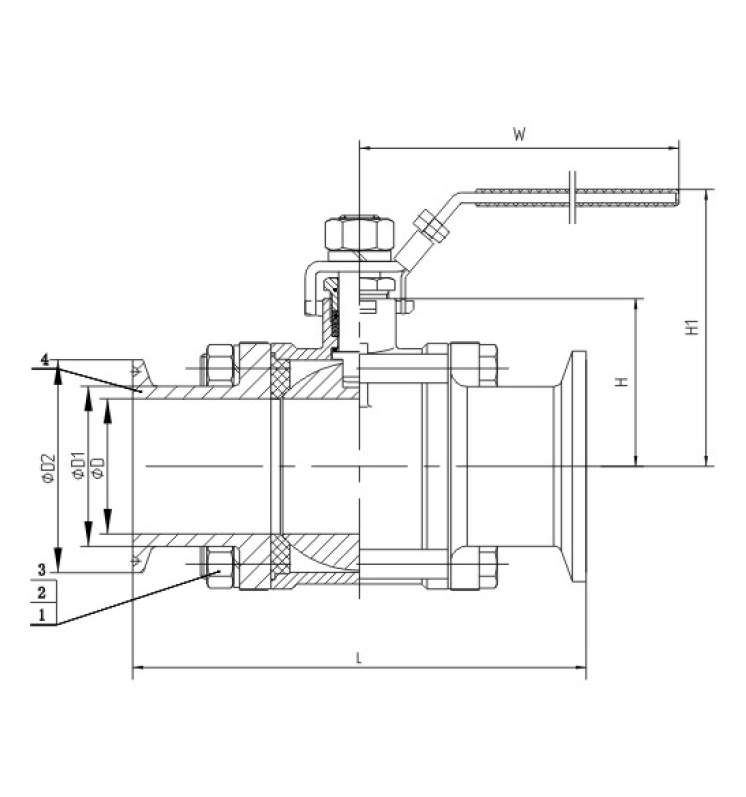

| 型號 | 接口螺紋 | ?D | L | H | H1 | W | D1 | D2 |
| RBVL81-3-15 | 1/2" | 15 | 89 | 28 | 64.5 | 120 | 18 | 50.5 |
| RBVL81-3-20 | 3/4" | 20 | 101 | 30.5 | 67 | 120 | 23 | 50.5 |
| RBVL81-3-25 | 1" | 25 | 114 | 39 | 78.5 | 150 | 26 | 50.5 |
| RBVL81-3-32 | 1-1/4" | 32 | 132 | 44 | 83.5 | 150 | 34 | 50.5 |
| RBVL81-3-40 | 1-1/2" | 40 | 140 | 54 | 98 | 170 | 38 | 50.5 |
| RBVL81-3-50 | 2" | 50 | 156 | 63 | 107 | 170 | 52 | 64 |
| RBVL81-3-65 | 2-1/2" | 65 | 190 | 80.3 | 133 | 250 | 70 | 91 |
| RBVL81-3-80 | 3" | 80 | 205 | 91 | 143.5 | 250 | 94 | 106 |
| RBVL81-3-100 | 4" | 100 | 245 | 107.5 | 168 | 300 | 106 | 119 |
