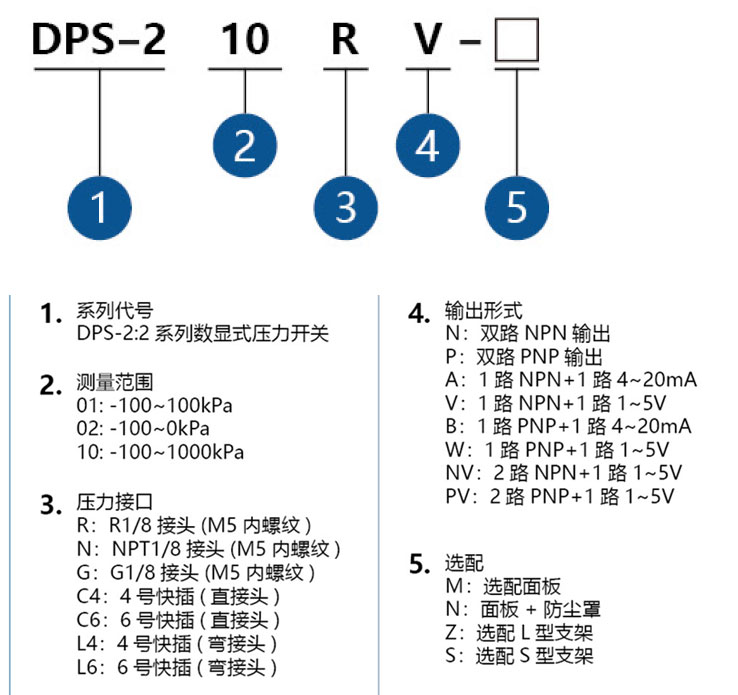

- 訂購碼

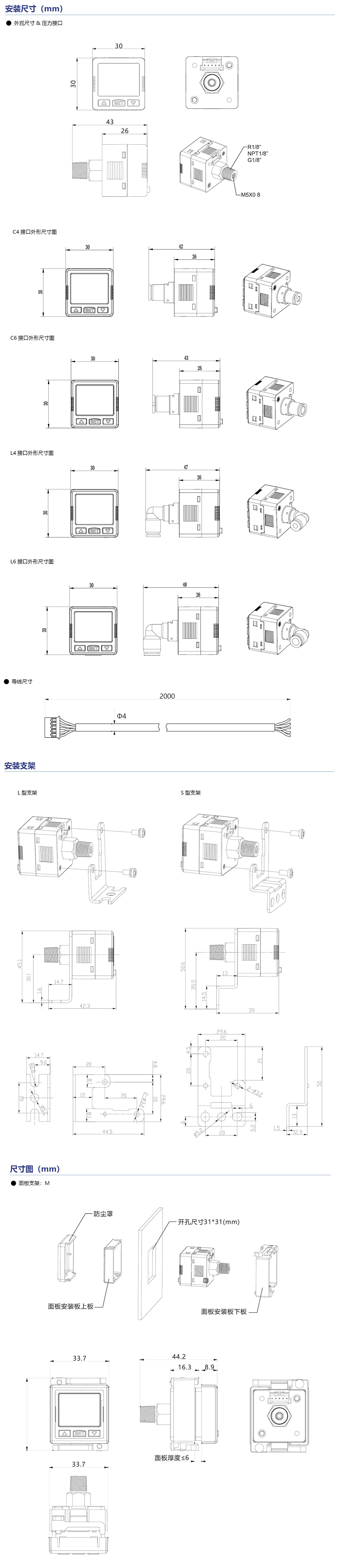

- 外形尺寸
- 技術參數
- 其它說明
- 調試視頻

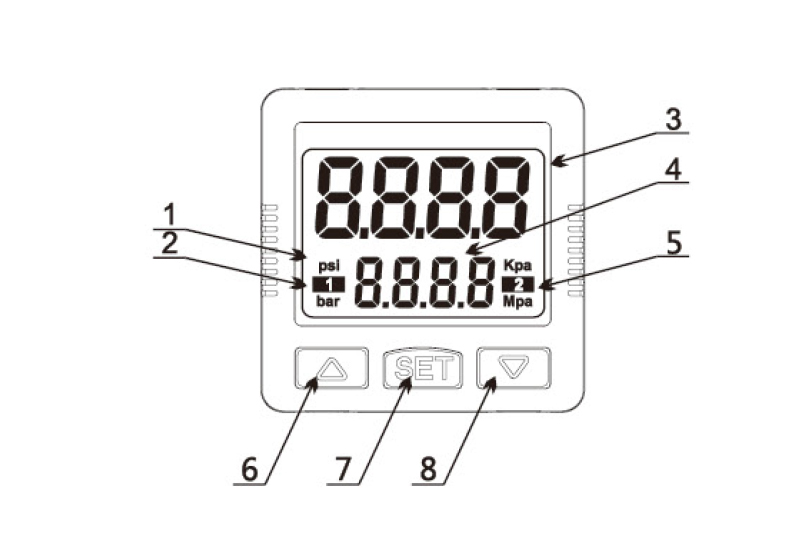

產品特性
● 輸出狀態LCD實時顯示
● 三種開關模式可供選擇
● 多種電信號輸出組合可選擇
● 雙排LCD顯示，可顯示設定值
● 適應多種環境使用(IP65，防腐蝕)
| 型號 | DPS-201(混合型) | DPS-202(負壓) | DPS-210(正壓) | |
| 壓力測量 | 測量范圍 | -100kPa~100kPa | -100kPa~0kPa | -0.100MPa~1.000MPa |
| 設定范圍 | -100kPa~100kPa | -100kPa~0kPa | 0.000MPa~1.000MPa | |
| 耐壓 | 500kPa | 500kPa | 1.500MPa | |
| 壓力形式 | 不可燃、非腐蝕性氣體，表壓測量 | |||
| 測量精度 | ≤ ±2%F.S.（環境溫度25°C） | |||
| 溫度誤差 | ≤ ±3%F.S.（溫度范圍 0~50°C） | |||
| 測量模式 | 遲滯模式 | |||
| 上下限比較模式 | ||||

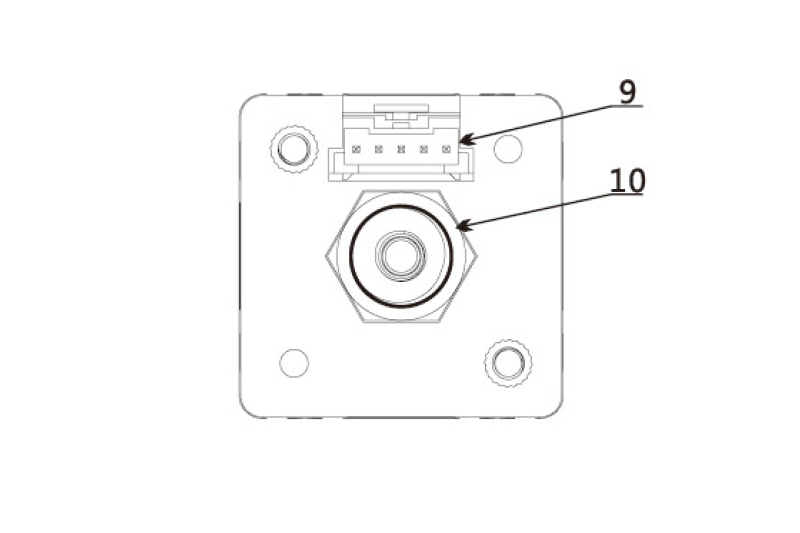

| 壓力接口 | 外螺紋R1/8、NPT1/8、G1/8 可選，內螺紋M5 | |||
| 壓力顯示 | 基本描述 | 雙排LCD顯示 | ||
| 狀態顯示 | 4 位測量數值單位顯示輸出狀態顯示 | |||
| 顯示模式 | 可調背光，共4組顯示模式 | |||
| 輸入電源 | 電壓范圍 | DC 24V 10% | ||
| 消耗功率 | 40mA Max（無負載） | |||
| 輸出信號 | 晶體管輸出 | NPN集電極開路輸出 輸出電流：80mA MAX 內部壓降：≤1V PNP集電極開路輸出 輸出電流：80mA MAX 內部壓降：≤1V | ||
| 模擬信號輸出 | 模擬電壓輸出 信號幅度：1~5V 負載電阻：≥1KΩ 模擬電流輸出 信號幅度：4~20mA 負載電阻：≤400Ω | |||
| 反應時間 | 可調：2.5ms、20ms、100ms、500ms、1000ms、2000ms | |||
| 短路保護 | 有 | |||
| 耐環境 | IP 等級 | IP40 | ||
| 環境溫度 | 使用環境溫度 0~50°C，保存環境溫度 -20~60°C | |||
| 環境濕度 | 使用環境濕度35~80% RH | |||
| 絕緣電壓 | 1000VAC 1分鐘 | |||
| 絕緣電阻 | ≥50MΩ（500VDC） | |||
| 耐沖擊 | 最大100m/s2，3軸 6 方向各 3次 | |||
| 耐振動 | 10 ~ 150HZ，全振幅 1.5mmXYZ3 軸各 2 小時 | |||
